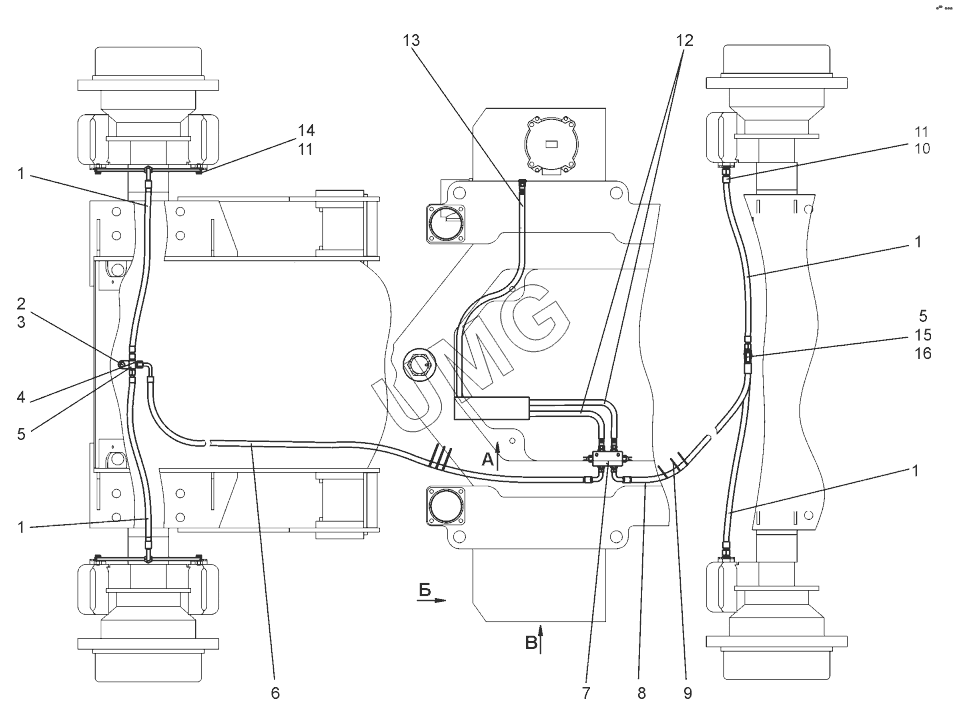

TL-150. Гидросистема тормозная (TL150.42.00.000-02)
1
1
1
1
2
3
4
5
5
6
7
8
9
10
11
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | РВД7,9-85-750-0,115-11/11М18х1,5/М18х1,5-У1-СП | РВД | |
| 2 | БолтМ10-6gх20.58.019 | Болт | |
| 3 | Шайба10.65Г.019 | Шайба 10.65Г.019 | |
| 4 | В140.42.10.010 | Тройник | |
| 5 | ТО-40.42.10.020 | Трубопровод | |
| 6 | РВД7,9-85-2600-0,115-11-90/11М18х1,5/М18х1,5-У1-СП | РВД | |
| 7 | TL150.42.00.050 | Блок датчиков | |
| 8 | РВД7,9-85-1700-0,115-11-90/11М18х1,5/М18х1,5-У1-СП | РВД | |
| 9 | КСУ9х350 | Кабельный хомут усиленный | |
| 10 | 048.05.01.108 | Щтуцер | |
| 11 | USIT226 | Уплотнение | |
| 12 | РВД6,4-90-700-0,1-11-90/11М16х1,5/М16х1,5-У1 | РВД | |
| 13 | РВД6,4-90-1600-0,1-11-90/11М16х1,5/М16х1,5-У1 | РВД | |
| 14 | Болт51-3506012 | Болт 51-3506012 | |
| 15 | БолтМ12х1.25х6gх20.58.019 | Болт М12х1.25х6gх20.58.019 | |
| 16 | Шайба12.65Г.019 | Шайба 12.65Г.019 |
