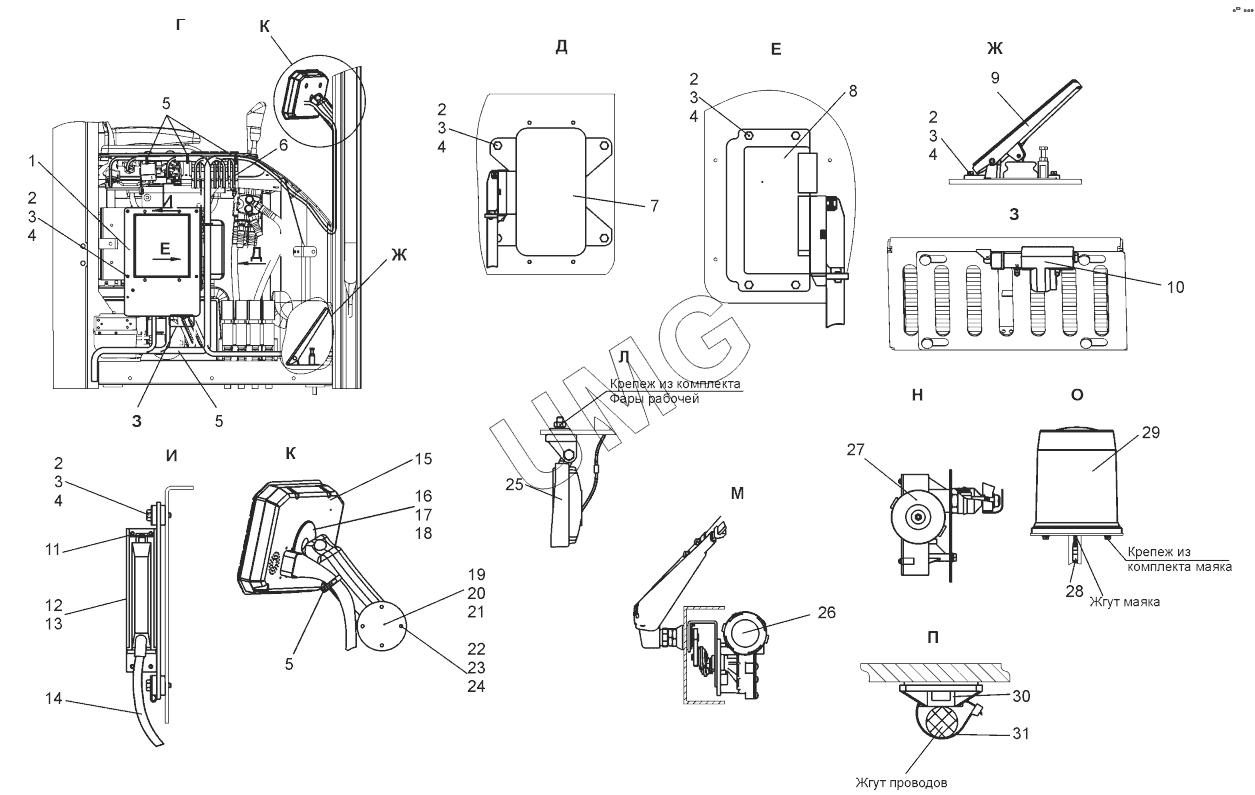

TL-150. Электрооборудование кабины (TL150.41.01.000-01)
1
2
2
2
2
2
3
3
3
3
3
3
4
4
4
4
4
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | PAG.41.01.010-10 | Блок коммутации Линком | |
| 2 | БолтM6-6gx20.58.019 | Болт M6-6gx20.58.019 | |
| 3 | Шайба6.65Г.019 | Шайба 6.65Г.019 | |
| 4 | ШайбаС6.02.019 | Шайба С6.02.019 | |
| 5 | КСУ9x180 | Кабельный хомут усиленный | |
| 6 | TL150.41.30.050-20 | Жгут | |
| 7 | СДУ-БСКБ | Контроллер | |
| 8 | Контроллер | Контроллер | |
| 9 | MCS965145L21918К | Педаль акселератора | |
| 10 | StarLineSL-5-24V | Электрозамок | |
| 11 | БлокГМПZF | Блок управления ГМП ZF | |
| 12 | В160.41.01.002-00 | Скоба | |
| 13 | В160.41.01.003-00 | Прокладка | |
| 14 | ЖгутГМПZF | Жгут ГМП ZF | |
| 15 | БлокБПИ-БСКБ | Блок пользователя интерфейса БПИ БСКБ | |
| 16 | ВинтВ.М5-6дх20.36.019 | Винт В.М5-6дх20.36.019 | |
| 17 | Шайба5.65Г.019 | Шайба 5.65Г.019 | |
| 18 | ШайбаС5.02.019 | Шайба С5.02.019 | |
| 19 | RAMMOUHTRAM-B-101U-C | Крепление универсальное | |
| 20 | ПМО22x16 | Площадки с монтажным отверстием | |
| 21 | Саморез4.2x16 | Саморез с прессшайбой | |
| 22 | ВинтВ.М4-6дх16.58.019 | Винт В.М4-6дх16.58.019 | |
| 23 | Шайба4.65Г.019 | Шайба 4.65Г.019 | |
| 24 | ШайбаС4.02.019 | Шайба С4.02.019 | |
| 25 | ФР01-18 | Фара рабочая | |
| 26 | А21-70.00 | Стеклоочиститель | |
| 27 | УХУО105 | Стеклоочиститель | |
| 28 | TL150.41.30.060-01 | Жгут каркаса кабины | |
| 29 | МП0.324-04 | Маяк проблесковый | |
| 30 | 2-100732-2 | Монтажные опоры | |
| 31 | КСС5/350 | Кабельная стяжка стандартная |
