TL-150. Управление рулевое (TL150.14.00.000)
1
2
3
4
5
6
7
8
9
10
11
11
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

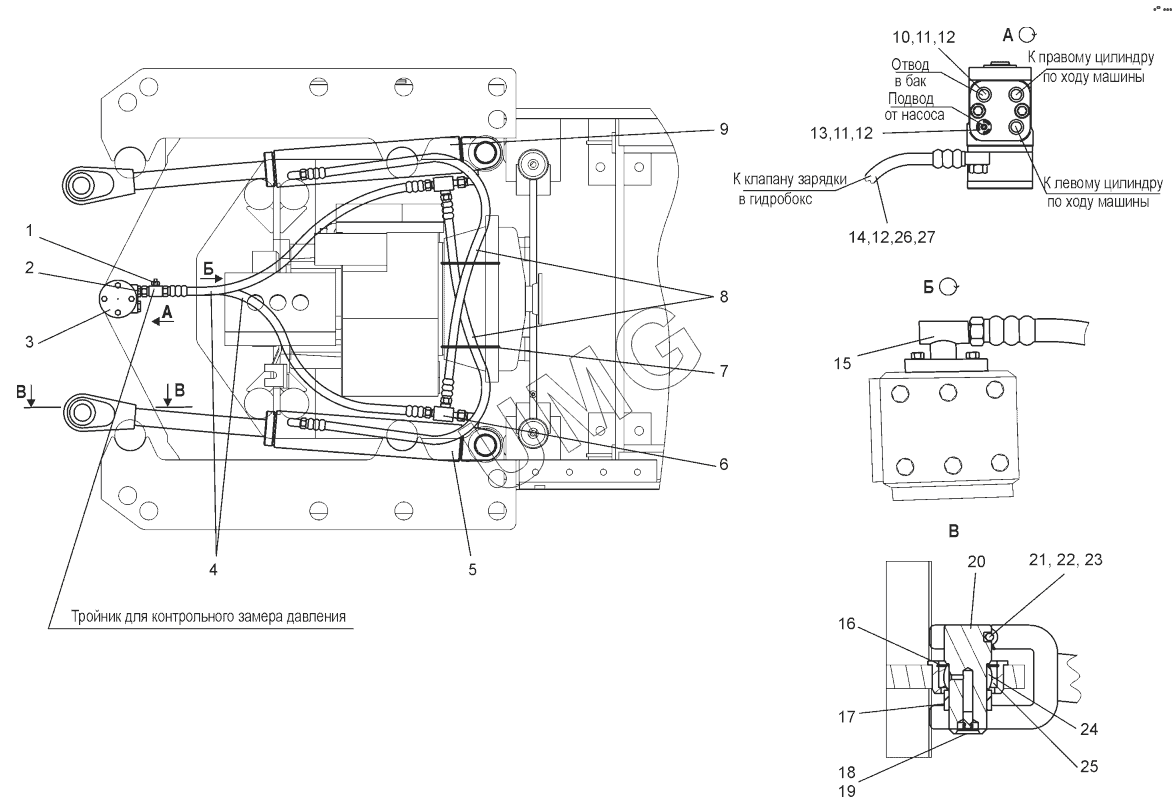

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | В138С.14.00120 | Тройник в сборе | |
| 2 | 048.05.01.001 | Штуцер | |
| 3 | PM500MICIC8 | Гидроруль | |
| 4 | РВД12,7-110-1650-0,18-11/11.90-М22х1.5/М22х1.5-У1 | РВД | |
| 5 | TL150.14.01.000-01 | Гидроцилиндр | |
| 6 | B138C.14.00160 | Тройник | |
| 7 | КСУ9х350 | Кабельный хомут усиленный | |
| 8 | РВД12,7-110-1450-0,18-11/11-М22х1.5/М22х1.5-У1 | РВД | |
| 9 | TL150.14.01.000 | Гидроцилиндр | |
| 10 | РВД15,9-100-1250-0,2-11/11-М27х1.5/М27х1.5-У1 | РВД | |
| 11 | 048.05.01.028 | Штуцер | |
| 12 | USIT234M22 | Уплотнение | |
| 13 | РВД15,9-100-850-0,2-11/11-90М27х1.5/М27х1.5-У1 | РВД | |
| 14 | РВД15,9-100-1650-0,2-11-90/09M27x1.5/D22-Y1-0 | РВД | |
| 15 | TL150.14.00.030 | Установка патрубка | |
| 16 | С62 | Кольцо ГОСТ 13941-71 | |
| 17 | TL150.21.00.031 | Втулка | |
| 18 | Масленка1.2Ц6 | Масленка 1.2Ц6 | |
| 19 | 24-2904142 | Колпачок пресс-масленки | |
| 20 | B140.21.00.002 | Ось | |
| 21 | 067.43.22.024 | Палец | |
| 22 | ШайбаС8.02.19 | Шайба С8.02.19 | |
| 23 | Шплинт3,2х14.019 | Шплинт 3,2х14.019 | |
| 24 | ШС40 | Подшипник ГОСТ 3635-78 | |
| 25 | B140.1.21.00.001 | Втулка | |
| 26 | Болт.Б.02-М22х1.5 | Болт.Б.02-М22х1.5 | |
| 27 | КольцоМ22 | Кольцо уплотнительное М22 |
