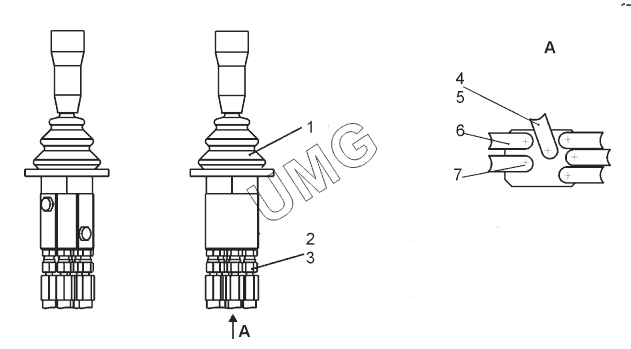

TL-150. Блок управления (TL150.43.00.070)
1
2
3
4
5
6
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | SVM400/01-S/01 | Джойстик | |
| 2 | В160.43.00.003 | Штуцер | |
| 3 | USIT227M14 | Уплотнение | |
| 4 | РВД6.4-90-1500-0,1-11/11-90°М16х1,5/М16х1,5-У1 | РВД | |
| 5 | СпиральД45 | Спираль защитная Д45 | |
| 6 | РВД6.4-90-2000-0,1-11/11-90°М16х1,5/М16х1,5-У1 | РВД | |
| 7 | РВД6.4-90-2800-0,1-11/11-90°М16х1,5/М16х1,5-У1 | РВД |
