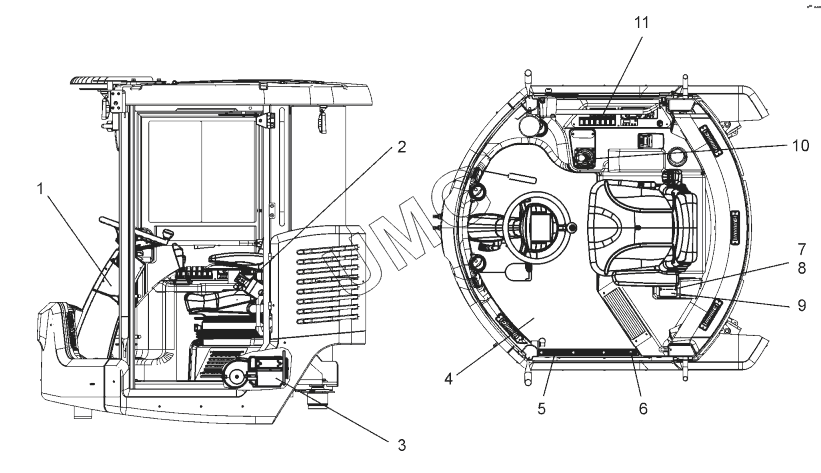

TL-150. Рабочее место оператора (TL150.13.00.000-01)
1
2
3
4
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | TL150.13.06.000 | Установка рулевой колонки | |
| 2 | TL150.13.10.000 | Установка сиденья | |
| 3 | TL150.13.08.000 | Установка климатической системы | |
| 4 | TL150.13.00.005 | Коврик | |
| 5 | TL150.13.00.006 | Порог | |
| 6 | Винт2-4х35.01.019 | Винт 2-4х35.01.019 | |
| 7 | ВинтВ2.М6-6gх20.58.019 | Винт В2.М6-6gх20.58.019 | |
| 8 | ШайбаC6.65Г.019 | Шайба C6.65Г.019 | |
| 9 | TL150.13.00.021 | Пластина | |
| 10 | TL150.43.00.070 | Блок управления | |
| 11 | TL150.51.13.025 | Пластина |
