TL-150. Погрузчик TL150
1
1
1
1
1
1
1
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22

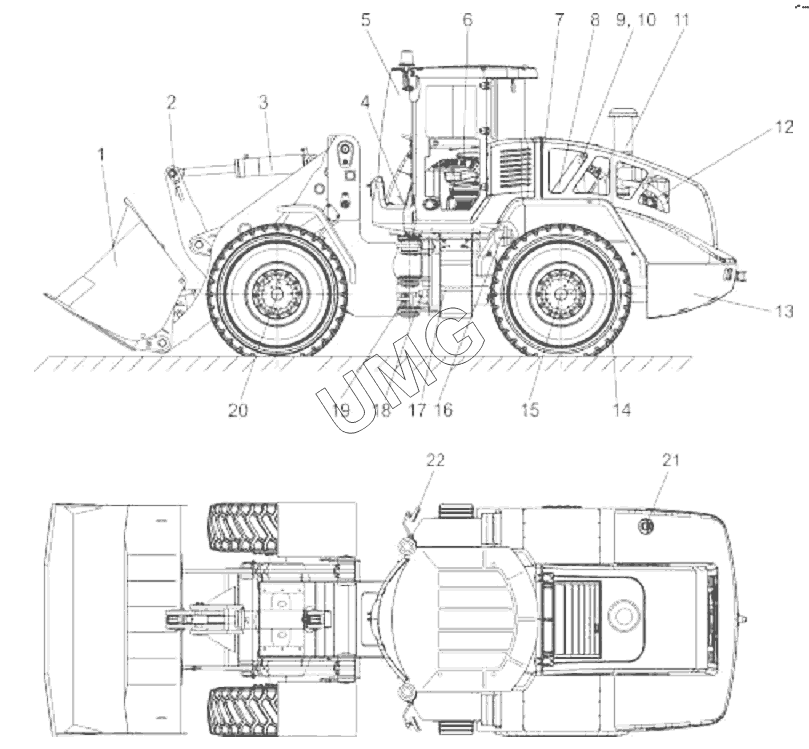

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | TL150.81.00.000 | Ковш скальный | |
| 1 | TL150.82.00.000 | Ковш со съемными ножами и наконечниками | |
| 1 | TL150.84.00.000 | Ковш для легких материалов | |
| 1 | TL150.85.00.000 | Ковш общего назначения | |
| 1 | TL150.80.00.000 | Ковш общего назначения | |
| 2 | TL150.25.00.000 | Оборудование погрузочное | |
| 3 | TL150.43.00.000-02 | Гидросистема рабочего оборудования | |
| 4 | TL150.42.00.000-02 | Гидросистема тормозная | |
| 5 | TL150.51.00.000 | Кабина | |
| 6 | TL150.13.00.000-01 | Рабочее место оператора | |
| 7 | TL150.52.20.000 | Установка капота | |
| 8 | TL150.12.00.000-02 | Гидросистема гидромеханической передачи | |
| 9 | TL150.33.00.000 | Система охлаждения и разогрева двигателя | |
| 10 | TL150.35.00.000 | Система охлаждения наддувочного воздуха | |
| 11 | TL150.32.00.000 | Система всасывания и выхлопа | |
| 12 | TL150.11.00.000 | Установка силовая | |
| 13 | TL150.21.00.000-01 | Рама в сборе | |
| 14 | TL150.24.00.000 | Колесо | |
| 15 | TL150.03.50.000 | Подвеска заднего моста | |
| 16 | TL150.10.10.000 | Установка гидромеханической передачи | |
| 17 | TL150.53.10.000 | Система доступа | |
| 18 | TL150.16.10.000 | Передача карданная | |
| 19 | TL150.14.00.000 | Управление рулевое | |
| 20 | TL150.04.50.000 | Установка переднего моста | |
| 21 | TL150.31.00.000 | Система топливная | |
| 22 | TL150.41.00.000-01 | Электрооборудование погрузчика |
