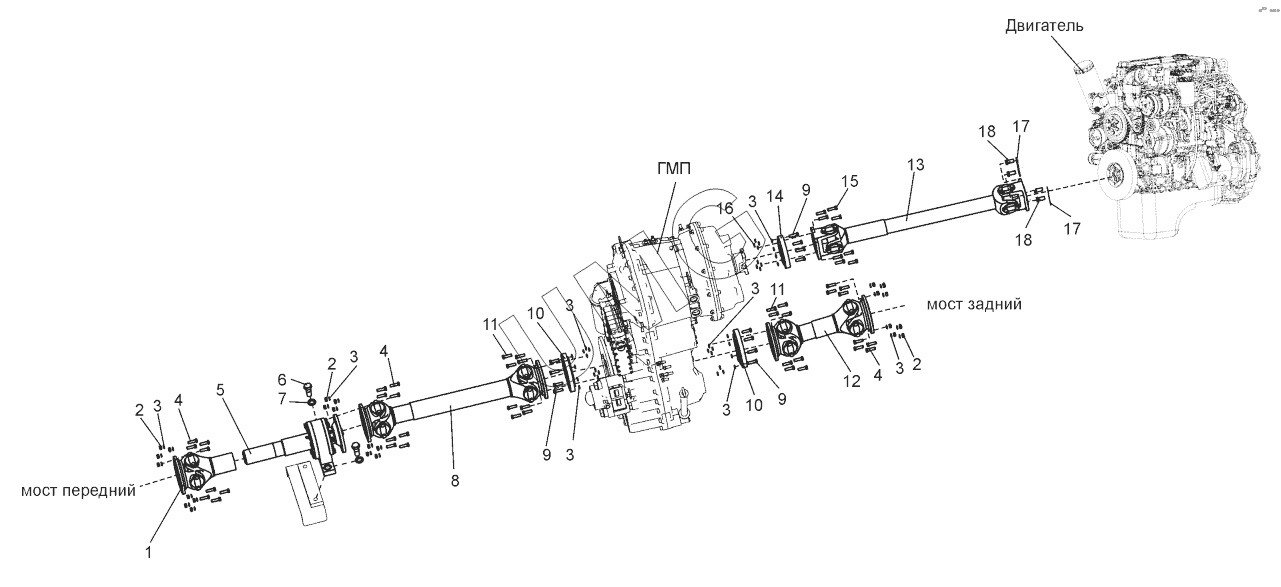

TL-150. Передача карданная (TL150.16.10.000)
1
2
2
2
3
3
3
3
3
3
3
3
4
4
4
5
6
7
8
9
9
9
10
10
11
11
12
13
14
15
16
17
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4008А-22011045 | Шарнир | |
| 2 | Д395-0116017 | Гайка | |
| 3 | Шайба10.65Г.019 | Шайба 10.65Г.019 | |
| 4 | Д395-0116016 | Болт карданный | |
| 5 | В125.16.00.030-01 | Опора промежуточная | |
| 6 | В125.16.00.003 | Болт | |
| 7 | Шайба22.65Г.019 | Шайба 22.65Г.019 | |
| 8 | 5256-2201010-11 | Вал карданный | |
| 9 | TL150.16.10.001 | Болт карданный | |
| 10 | TL150.16.10.003 | Проставка | |
| 11 | TL150.16.10.006 | Болт карданный | |
| 12 | 375-2202010-03 | Вал карданный | |
| 13 | 4065-2201008-02 | Вал карданный | |
| 14 | TL150.16.10.002 | Проставка | |
| 15 | TL150.16.10.005 | Болт карданный | |
| 16 | Шайба14.65Г.019 | Шайба 14.65Г.019 | |
| 17 | TL150.16.00.005 | Шайба | |
| 18 | В140.16.00.001 | Болт карданный |
