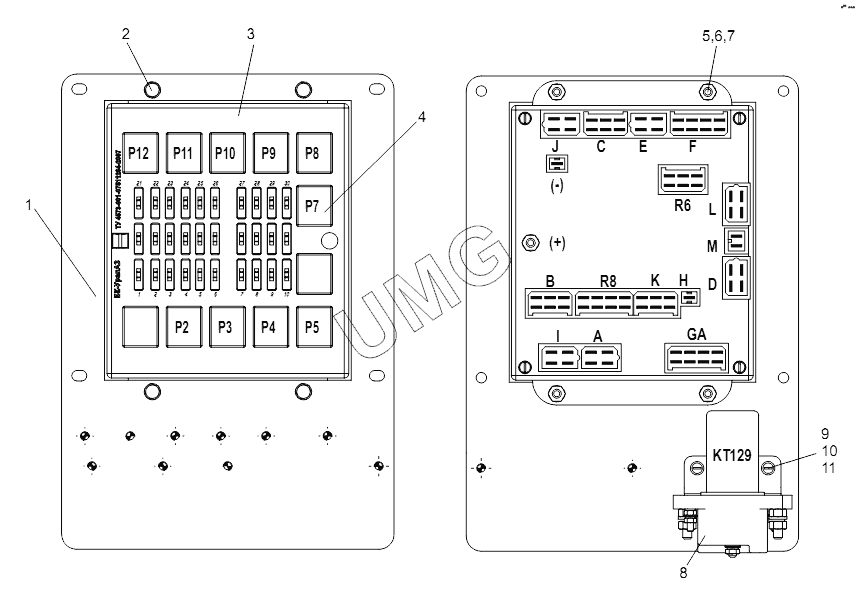

ДЗ-98В. Пластина блока коммутации (ДЗ-98М3.41.01.010)
1
2
3
4
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | В140.41.01.011 | Пластина | |
| 2 | БолтМ6-6gх16.58.019(S10) | Болт | |
| 3 | 483235.006РЭ | Блок коммутационный | |
| 4 | 753.3777-40 | Реле электромагнитное | |
| 5 | ГайкаМ6-6Н.5.019(S10) | Гайка | |
| 6 | Шайба6.65Г.019 | Шайба 6.65Г.019 | |
| 7 | ШайбаC6.02.019 | Шайба C6.02.019 | |
| 8 | КонтакторКТ129 | Контактор КТ129 | |
| 9 | ВинтВ.М4-6gx10.58.019 | Винт В.М4-6gx10.58.019 | |
| 10 | Шайба4.65Г.019 | Шайба 4.65Г.019 | |
| 11 | ШайбаC4.02.019 | Шайба C4.02.019 |
