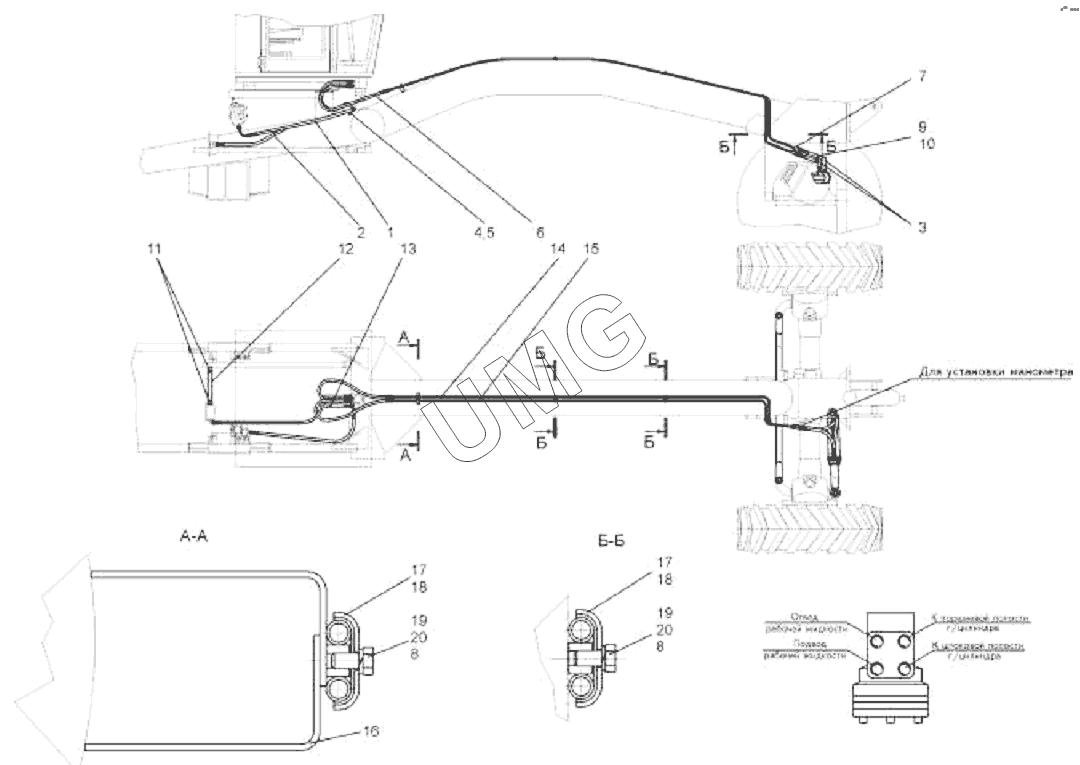

ДЗ-98В. Управление рулевое (ДЗ-98М.14.00.000)
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
17
18
18
19
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | РВД16.120.1450.0,2.11-900/11.М27x1,5/М27x1,5-У1 | РВД | |
| 2 | РВД16.120.2300.0,2.11-900/11.М27x1,5/М27x1,5-У1 | РВД | |
| 3 | РВД16.120.1050.0,2.11/11.М27x1,5/М27x1,5-У1 | РВД | |
| 4 | 048.08.00.003 | Гайка | |
| 5 | 067.30.13.027 | Заглушка | |
| 6 | РВД12.120.1050.0,18.11/11.М22x1,5/М22x1,5-У1 | РВД | |
| 7 | 067.44.12.007 | Пробка | |
| 8 | ГайкаМ10-6Н.05.019(S16) | ГайкаМ10-6Н.05.019(S16) | |
| 9 | Шплинт6,3x36.019 | Шплинт 6,3x36.019 | |
| 10 | 700-41-3442 | Рамка | |
| 11 | Хомут1Л32-50-6 | Хомут 1Л 32-50-6 | |
| 12 | ДЗ-98.14.00.014 | Рукав 32х43-16 | |
| 13 | РВД16.120.850.0,2.11/11.М27x1,5/М27x1,5-У1 | РВД | |
| 14 | ДЗ-98В.14.00.010 | Трубопровод | |
| 15 | ДЗ-98В.14.00.010-01 | Трубопровод | |
| 16 | ДЗ-98В.14.00.630 | Кронштейн | |
| 17 | Д395Б-31-023 | Хомут | |
| 18 | Д395Б-31-024 | Прокладка | |
| 19 | БолтМ10-6gx25.58.019(S16) | Болт | |
| 20 | Шайба10.65Г.019 | Шайба 10.65Г.019 |
