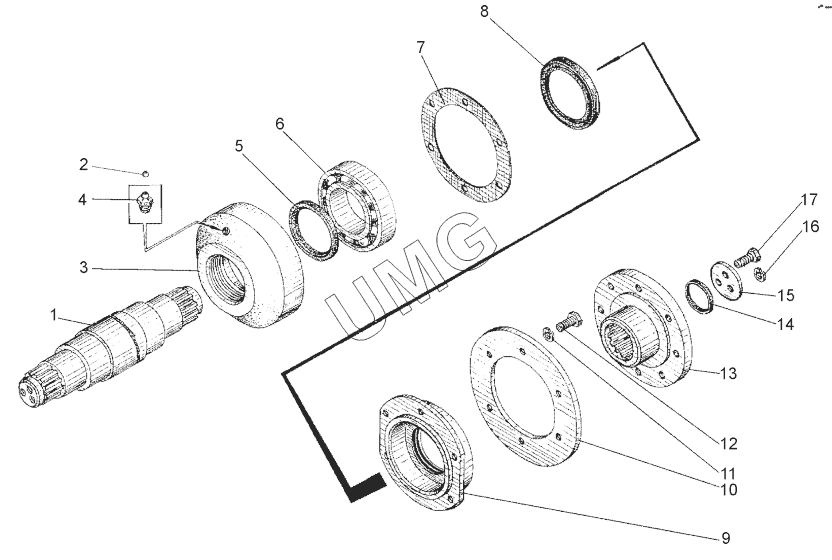

ДЗ-98В. Вал промежуточный (ДЗ-98.16.01.200)
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ДЗ-98.16.01.230 | Вал промежуточный | |
| 2 | 24-2904142 | Колпачок пресс-масленки | |
| 3 | Д395В.16.01.019 | Корпус | |
| 4 | Масленка1.3.Ц6 | Масленка 1.3.Ц6 | |
| 5 | Манжета2.2-80х105-1 | Манжета 2.2-80х105-1 | |
| 6 | 6-313 | Подшипник | |
| 7 | Д394-0108032 | Прокладка | |
| 8 | Манжета2.2-90х120-1 | Манжета 2.2-90х120-1 | |
| 9 | ДЗ-98.16.01.029-01 | Крышка | |
| 9 | ДЗ-98.16.01.029 | Крышка | |
| 10 | Д395-0116034 | Кольцо установочное | |
| 11 | Шайба12.65Г.019 | Шайба 12.65Г.019 | |
| 12 | БолтМ12-6gх35.58.019 | Болт | |
| 13 | Д395В.16.01.130 | Фланец | |
| 14 | Кольцо052-058-36-2-2 | Кольцо | |
| 15 | Д395Б-05-016 | Шайба | |
| 16 | ДЗ-98.16.01.033 | Шайба стопорная | |
| 17 | БолтМ12-6gх30.88.019(S18) | Болт |
