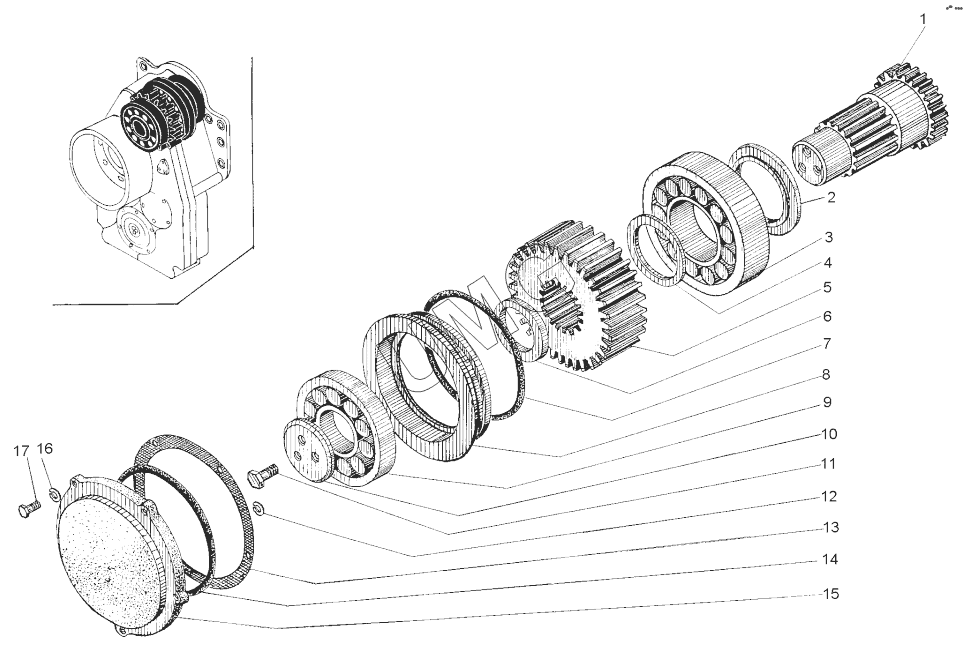

ДЗ-98В. Редуктор раздаточный (ДЗ-98.10.05.000-02)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д395В.10.05.011 | Вал первичный | |
| 2 | Д395Б.05.024 | Шайба | |
| 3 | 92317 | Подшипник | |
| 4 | Д395В.10.05.017 | Кольцо | |
| 5 | ДЗ-98.10.05.014 | Шестерня | |
| 6 | Д395В.10.05.016 | Кольцо | |
| 7 | Кольцо160-170-58-2-2 | Кольцо 160-170-58-2-2 | |
| 8 | Д395Б.05.014 | Стакан | |
| 9 | 92412 | Подшипник | |
| 10 | ДЗ-98.10.04.123 | Шайба | |
| 11 | БолтМ12-6gх30.88.019 | Болт | |
| 12 | ДЗ-98.16.01.033-01 | Шайба стопорная | |
| 13 | Д395В.10.05.025 | Прокладка | |
| 14 | Кольцо170-180-58-2-2 | Кольцо 170-180-58-2-2 | |
| 15 | Д395Б.05.009 | Крышка | |
| 16 | Шайба10.65Г.069 | Шайба 10.65Г.069 | |
| 17 | БолтМ10-6gх30.58.019 | Болт |
