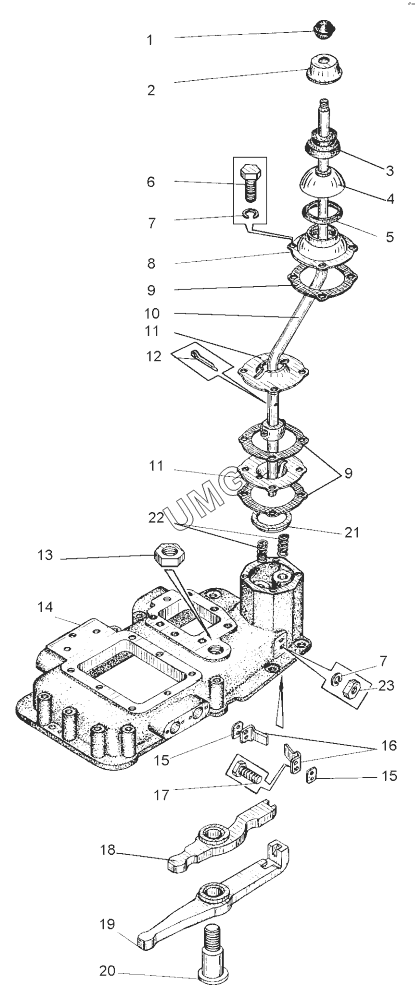

ДЗ-98В. Механизм переключения передач (Д395В.10.04.010)
1
2
3
4
5
6
7
7
8
9
9
10
11
11
12
13
14
15
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д148-Л2-77 | Ручка шаровая | |
| 2 | ДЗ-98В1.10.04.191 | Колпачок | |
| 3 | 46612Д144-41-068-1 | Колпачок | |
| 4 | Д144-41-038 | Крышка шарового фланца | |
| 5 | 40820 | Кольцо уплотнительное | |
| 6 | БолтМ10-6gх25.58.019 | Болт | |
| 7 | Шайба10.65Г.069 | Шайба 10.65Г.069 | |
| 8 | Д144-41-037 | Фланец шаровой наружный | |
| 9 | Д144-41-028 | Прокладка | |
| 10 | ДЗ-98.10.04.310-1 | Рычаг | |
| 11 | Д144-41-036 | Фланец шаровой внутренний | |
| 12 | Шплинт4х36 | Шплинт 4х36 | |
| 13 | Д395Б.04.166 | Гайка | |
| 14 | Д395В.10.04.001-1 | Корпус | |
| 15 | ДЗ-98.10.04.171 | Прокладка | |
| 16 | Д395В.10.04.002-01 | Упор | |
| 17 | БолтМ10-6gх30.58.019 | Болт | |
| 18 | ДЗ-98.10.04.440 | Рычаг в сборе | |
| 19 | ДЗ-98.10.04.450 | Рычаг в сборе | |
| 20 | Д395Б-04.069 | Палец | |
| 21 | Д144-41-023 | Кольцо | |
| 22 | Д144-41-025 | Пружина фланца | |
| 23 | ГайкаМ10-6Н.5.019 | Гайка М10-6Н.5.019 |
