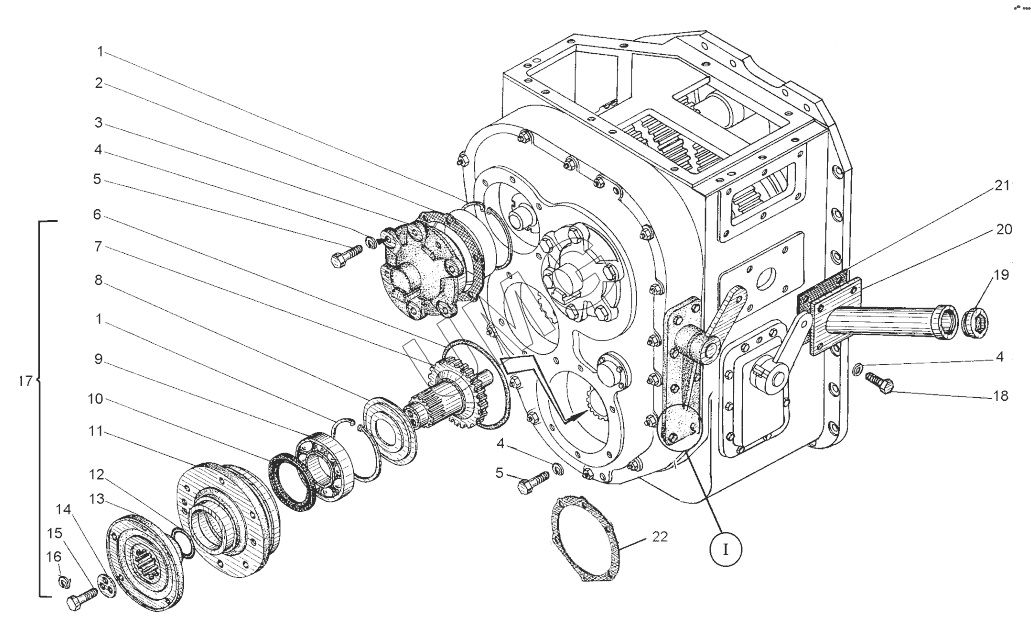

ДЗ-98В. Коробка передач (ДЗ-98.10.04.000)
1
1
2
3
4
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Кольцо1В140 | Кольцо 1В140 | |
| 2 | Д395Б.04.155 | Прокладка | |
| 3 | Д395Б.04.139 | Крышка | |
| 4 | Шайба12.65Г.069 | Шайба 12.65Г.069 | |
| 5 | БолтМ12-6gх35.58.019 | Болт | |
| 6 | Кольцо180-190-58-2-2 | Кольцо 180-190-58-2-2 | |
| 7 | Д395В.10.04.029 | Вал-шестерня | |
| 8 | ДЗ-98.10.04.032-01 | Шайба | |
| 9 | 6-313 | Подшипник | |
| 10 | Манжета2.2-90х120-1 | Манжета 2.2-90х120-1 | |
| 11 | Д395В.10.04.031-1 | Стакан | |
| 12 | Кольцо052-058-36-2-2 | Кольцо | |
| 13 | Д395В.16.01.130 | Фланец | |
| 14 | Д395Б.05.016 | Шайба | |
| 15 | БолтМ12-6gх30.88.019(S18) | Болт | |
| 16 | ДЗ-98.16.01.033 | Шайба стопорная | |
| 17 | Д395В.10.04.140 | Фланец | |
| 18 | БолтМ12-6gх25.58.019 | Болт | |
| 19 | 2108.131.10.65-01 | Пробка | |
| 20 | ДЗ-98.10.04.330 | Горловина заливная | |
| 21 | ДЗ-98.10.04.111 | Прокладка | |
| 22 | ДЗ-9810.04.118 | Прокладка |
