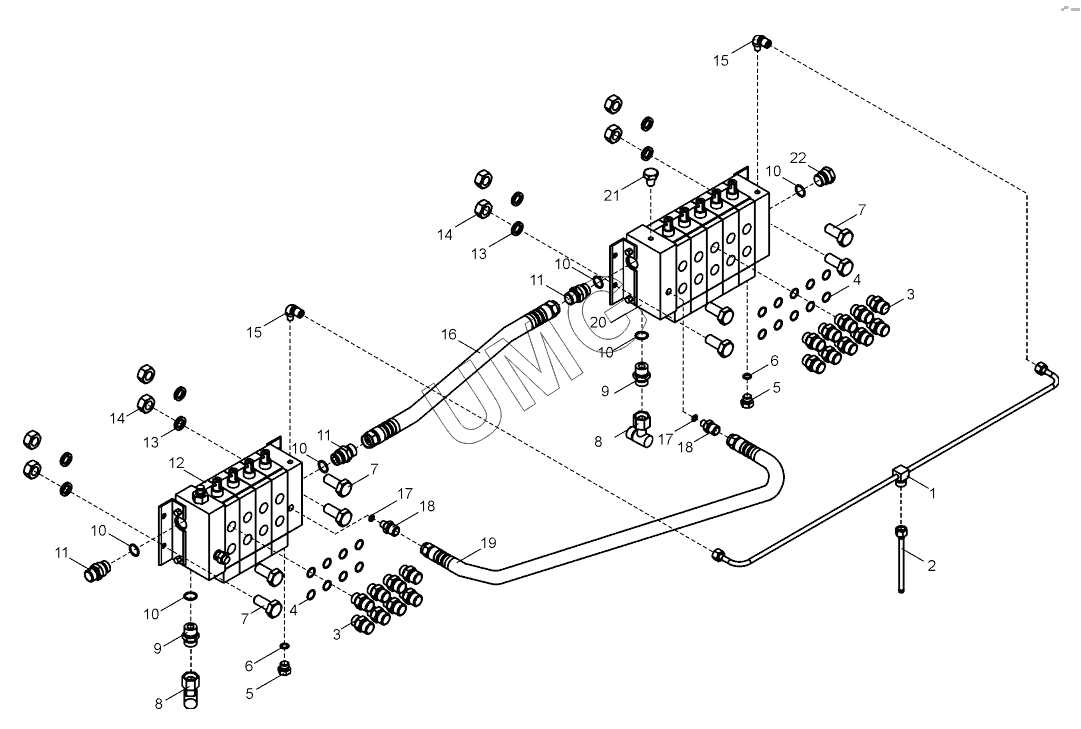

ДЗ-98В. Установка гидрораспределителя (ДЗ-98В1.5.43.01.100)
1
2
3
3
4
4
5
5
6
6
7
7
7
8
8
9
9
10
10
10
10
10
10
11
11
11
12
13
13
14
14
15
15
16
17
17
18
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ДЗ-98В.43.19.040 | Труба | |
| 2 | ДЗ-98В.43.10.030 | Труба | |
| 3 | 048.05.01.042 | Штуцер | |
| 4 | Кольцо021-024-19-2-2 | Кольцо 021-024-19-2-2 | |
| 5 | 067.44.11.041 | Пробка | |
| 6 | Кольцо014-018-25-2-2 | Кольцо | |
| 7 | БолтМ10-6gх25.58.019(S16) | Болт | |
| 8 | А120.43.13.370 | Угольник | |
| 9 | 048.05.01.024 | Штуцер | |
| 10 | Кольцо024-028-25-2-2 | Кольцо 024-028-25-2-2 | |
| 11 | ДЗ-98В.43.19.005 | Штуцер | |
| 12 | РМ16П-ППС-020Бх4 | Гидрораспределитель | |
| 13 | Шайба10.65Г.019 | Шайба 10.65Г.019 | |
| 14 | ГайкаМ10-6Н.5.019(S16) | Гайка М10-6Н.5.019(S16) | |
| 15 | ДЗ-98В.43.19.004 | Угольник | |
| 16 | РВД16.120.450.0,2.11/11.М27х1,5/М27х1,5-У1 | РВД | |
| 17 | Кольцо011-014-19-2-2 | Кольцо 011-014-19-2-2 | |
| 18 | 048.05.01.003 | Штуцер | |
| 19 | РВД12.120.850.0,18.11/11.М22х1,5/М22х1,5-У1 | РВД | |
| 20 | РМ16П-НС-020Бх5-КТ | Гидрораспределитель | |
| 21 | ДЗ-98.43.00.034 | Пробка коническая | |
| 22 | ДЗ-98В.43.19.006 | Заглушка |
