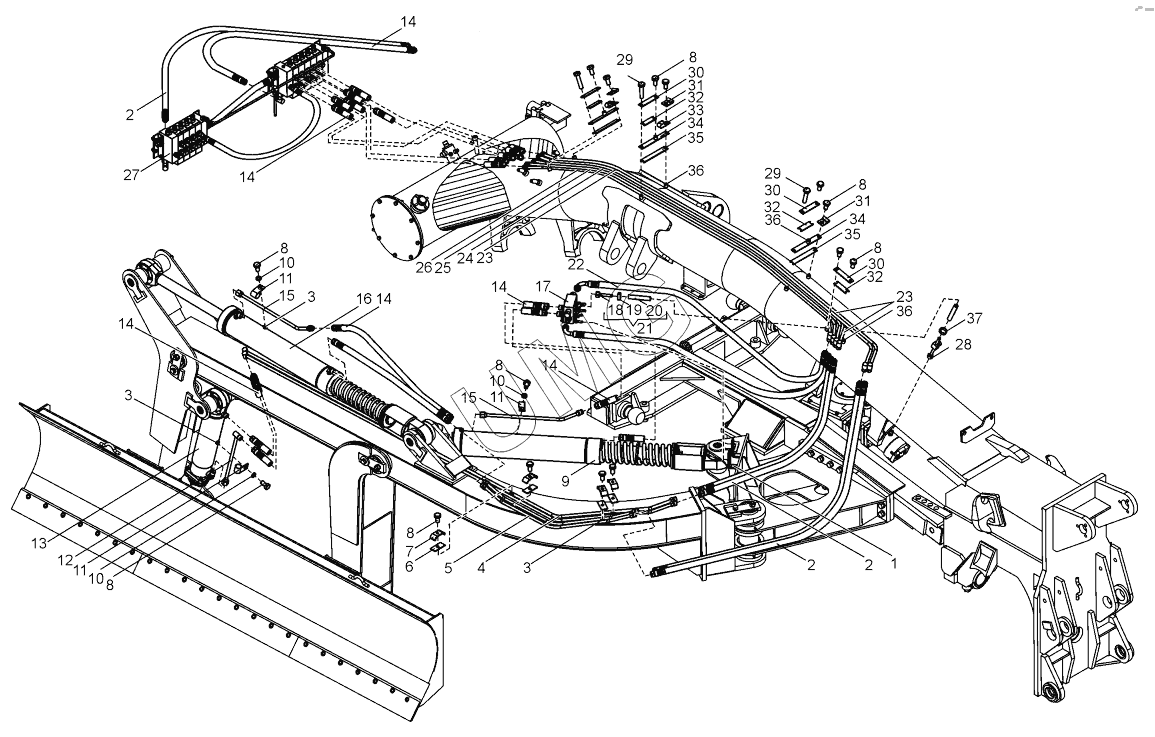

ДЗ-98В. Гидросистема бокового отвала (ДЗ-98БО.43.10.000)
1
2
2
2
3
3
3
4
5
6
7
8
8
8
8
8
8
8
9
10
10
10
11
11
11
12
13
14
14
14
14
14
14
15
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
29
30
30
30
31
31
32
32
32
33
34
34
35
35
36
36
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ДЗ-98БО.43.00.012 | Кронштейн | |
| 2 | РВД16.120.1650.0,2.11/11.М27х1,5/М27х1,5-У1 | РВД | |
| 3 | 067.42.11.004 | Бонка | |
| 4 | ДЗ-98БО.43.00.020 | Труба | |
| 5 | ДЗ-98БО.43.00.010 | Труба | |
| 6 | Д395Б-31-024 | Прокладка | |
| 7 | Д395Б-31-023 | Хомут | |
| 8 | БолтМ10-6gх20.58.019(S16) | Болт | |
| 9 | ГЦБО.43.03.000 | Гидроцилиндр | |
| 10 | Шайба10.65Г.019 | Шайба 10.65Г.019 | |
| 11 | 067.36.11.561 | Хомут | |
| 12 | ДЗ-98БО.43.00.050 | Труба | |
| 13 | ГЦБО.43.02.000 | Гидроцилиндр | |
| 14 | РВД16.120.1050.0,2.11/11.М27х1,5/М27х1,5-У1 | РВД | |
| 15 | ДЗ-98БО.43.00.040 | Труба | |
| 16 | ГЦБО.43.01.000 | Гидроцилиндр | |
| 17 | ДЗ-98БО.43.00.070 | Блок предохранителей | |
| 18 | Д395-0303909 | Трубка | |
| 19 | ХомутН-6 | Хомут винтовой | |
| 20 | Д395-0402230 | Шланг Д10 | |
| 21 | ДЗ-98БО.43.00.090 | Шланг | |
| 22 | РВД16.120.1050.0,2.11-90°/11.М27х1,5/М27х1,5-У1 | РВД | |
| 23 | ДЗ-98В.43.00.460-03 | Труба | |
| 24 | ДЗ-98В.43.00.460-02 | Труба | |
| 25 | ДЗ-98В.43.00.460-01 | Труба | |
| 26 | ДЗ-98В.43.00.460 | Труба | |
| 27 | ДЗ-98В1.5.43.01.100 | Установка гидрораспределителя | |
| 28 | ДЗ-98БО.43.00.080 | Переходник | |
| 29 | БолтМ10-6gх45.58.019(S16) | Болт | |
| 30 | 067.33.13.272 | Планка | |
| 31 | Д395Б-43-328 | Хомут | |
| 32 | ДЗ-98.43.00.103 | Прокладка | |
| 33 | 067.36.11.575 | Хомут | |
| 34 | ДЗ-98В1.5.43.00.016 | Планка | |
| 35 | ДЗ-98В1.5.43.00.015 | Прокладка | |
| 36 | 067.42.11.005 | Бонка | |
| 37 | ХомутН-6 | Хомут винтовой |
