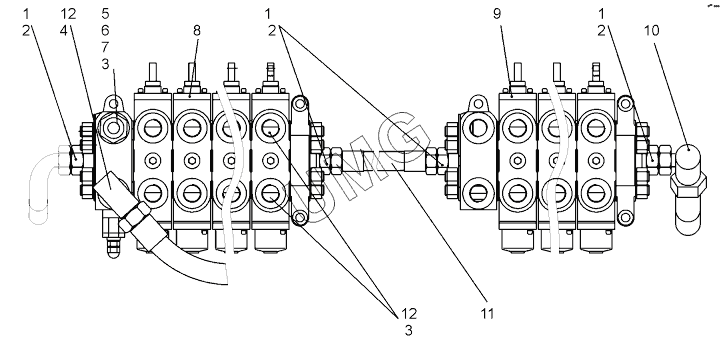

ДЗ-98В. Установка гидрораспределителей (ДЗ-98М1.43.13.300)
1
1
1
2
2
2
3
3
3
3
3
3
3
3
3
3
4
5
6
7
8
8
8
8
8
8
8
8
8
8
8
9
9
9
9
9
9
9
9
9
9
9
10
11
12
12
12
12
12
12
12
12
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Уплотнение | Уплотнение | |
| 2 | ZL20-G02 | Штуцер | |
| 3 | Уплотнение | Уплотнение | |
| 3 | Уплотнение | Уплотнение | |
| 3 | Уплотнение | Уплотнение | |
| 3 | Уплотнение | Уплотнение | |
| 3 | Уплотнение | Уплотнение | |
| 4 | ZL20-G03 | Штуцер | |
| 5 | B138C.14.00.112 | Ниппель | |
| 6 | 048.08.00.002 | Гайка | |
| 7 | ZL20-G04 | Штуцер | |
| 8 | ZL20b-50T(В) | Гидрораспределитель | |
| 8 | ГРП-18.04-5-15-У2 | Гидрораспределитель | |
| 8 | ГРП-18.04-4-15-У2 | Гидрораспределитель | |
| 8 | ZL20b-40T(В) | Гидрораспределитель | |
| 8 | ГРП-18.04-3-15-У2 | Гидрораспределитель | |
| 8 | ZL20b-30T(В) | Гидрораспределитель | |
| 9 | ZL20b-30T(B) | Гидрораспределитель | |
| 9 | ГРП-18.04-3-00-У2 | Гидрораспределитель | |
| 9 | ZL20b-40T(B) | Гидрораспределитель | |
| 9 | ГРП-18.04-4-00-У2 | Гидрораспределитель | |
| 9 | ZL20b-50T(B) | Гидрораспределитель | |
| 9 | ГРП-18.04-5-00-У2 | Гидрораспределитель | |
| 10 | ДЗ-98В.43.00.090 | Угольник | |
| 11 | РВД20.129.1050.0,24.11-90/11-90.М33х2/М33х2-У1-90 | РВД | |
| 12 | ZL20-G01 | Штуцер | |
| 12 | ZL20-G01 | Штуцер | |
| 12 | ZL20-G01 | Штуцер | |
| 12 | ZL20-G01 | Штуцер | |
| 12 | ZL20-G01 | Штуцер |
