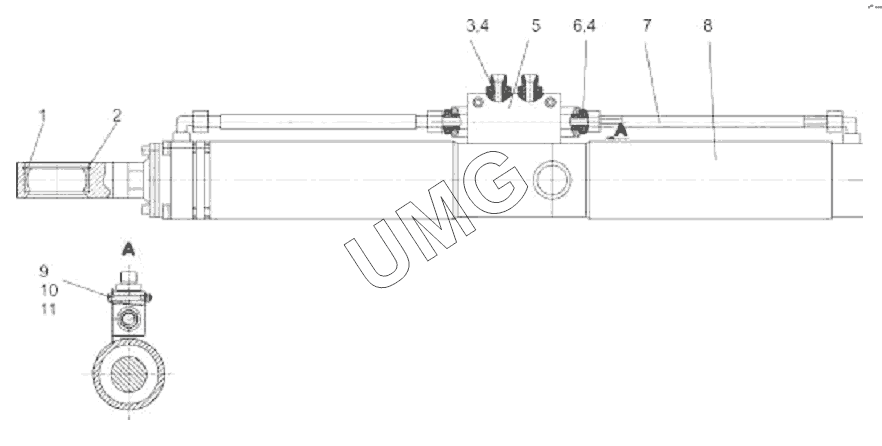

ДЗ-98В. Установка гидрозамка (ДЗ-98В.43.05.000-01)
1
2
3
4
4
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | КольцоС110 | Кольцо С110 | |
| 2 | ДЗ-98.43.02.006 | Сухарь | |
| 3 | ZL20-G01 | Штуцер | |
| 4 | USIT240M27 | Уплотнение | |
| 5 | FYYS20-03 | Гидрозамок | |
| 6 | ZL20-G04 | Штуцер | |
| 7 | РВД12.120.450.0,18.11/11.M22x1,5/M22x1,5-У1 | РВД | |
| 8 | ГЦ100.60.03.000-01 | Гидроцилиндр | |
| 9 | БолтМ8-6gх70.58.019(S13) | Болт | |
| 10 | Шайба8.65Г.069 | Шайба 8.65Г.069 | |
| 11 | ГайкаМ8-6Н.5.019 | Гайка М8-6Н.5.019 |
