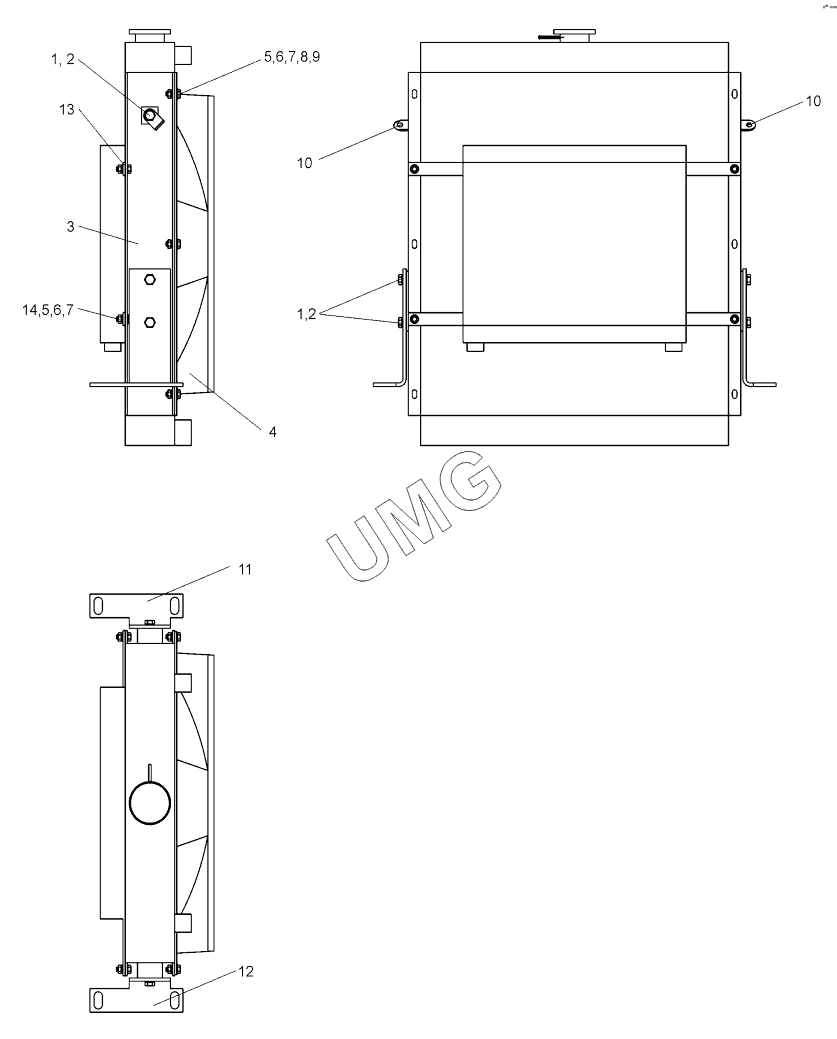

ДЗ-98В. Блок радиаторов (ДЗ-98М2.33.04.000)
1
1
2
2
3
3
3
4
5
5
6
6
7
7
8
9
10
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | БолтМ12-6gx30.58.019(S18) | Болт | |
| 2 | Шайба12.65Г.019 | Шайба 12.65Г.019 | |
| 3 | DZ98-1301000 | Блок радиаторов | |
| 3 | Б238К.1301.0000 | Блок радиаторов | |
| 4 | ДЗ-98М2.33.03.009 | Диффузор | |
| 5 | ШайбаС10.02.019 | Шайба С10.02.019 | |
| 6 | Шайба10.65Г.019 | Шайба 10.65Г.019 | |
| 7 | ГайкаМ10-6Н.5.019(S16) | Гайка М10-6Н.5.019(S16) | |
| 8 | БолтМ10-6gx20.58.019(S16) | Болт | |
| 9 | Д395В.52.00.013 | Шайба специальная | |
| 10 | В140.33.06.007 | Уголок | |
| 11 | ДЗ-98М2.33.03.001 | Кронштейн | |
| 12 | ДЗ-98М2.33.03.001-01 | Кронштейн | |
| 13 | ДЗ-98М2.33.04.001 | Шайба | |
| 14 | БолтМ10-6gx35.58.019(S16) | Болт |
