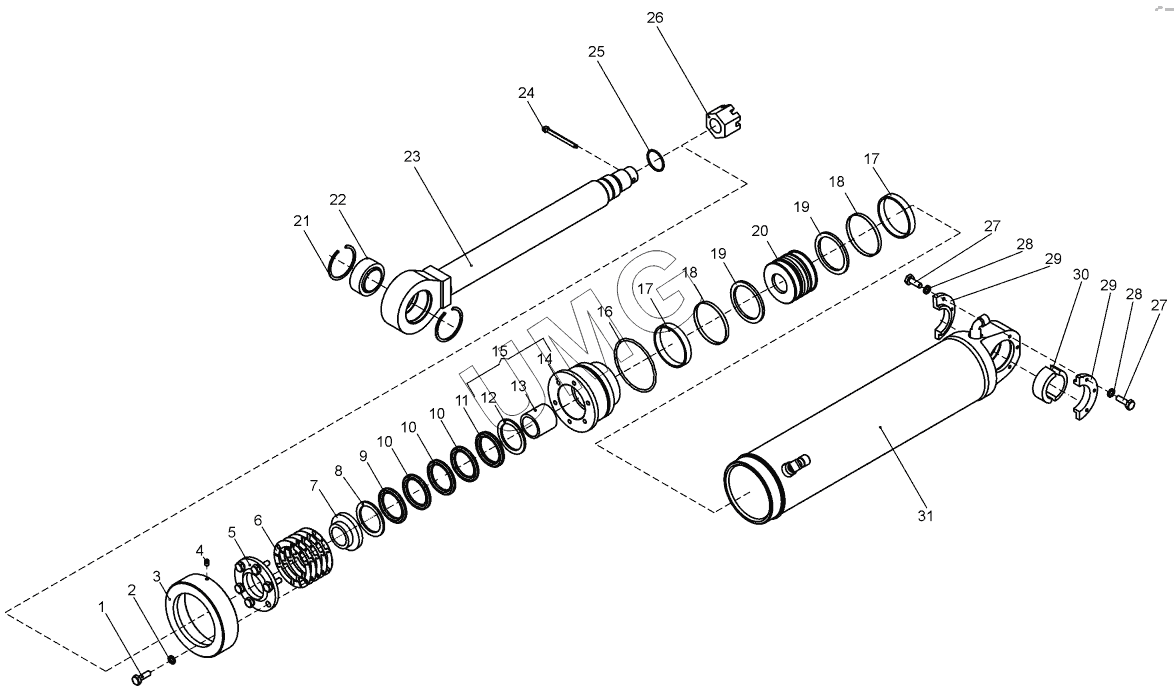

ДЗ-98В.1 (дополнение). Гидроцилиндр (ДЗ-98Д.43.02.300)
1
2
3
4
5
6
7
8
9
9
10
10
10
11
12
13
14
15
16
17
17
18
18
19
19
20
21
22
23
24
25
26
27
27
28
28
29
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ГОСТ7798-70 | Болт | |
| 2 | ГОСТ6402-70 | Шайба | |
| 3 | БКУ.00.06.003 | Гайка | |
| 4 | ГОСТ1476-93 | Винт М8-6gх16.22Н.019 | |
| 5 | ДЗ-110В.06.053 | Скребок | |
| 6 | Д392.06.176 | Прокладка | |
| 7 | ДЗ-110В.06.054 | Грязесъемник | |
| 8 | Д511.06.006 | Шайба | |
| 9 | ДЗ-110В.06.052 | Кольцо опорное | |
| 9 | ГОСТ22704-77 | Кольцо нажимное | |
| 10 | ГОСТ22704-77 | Кольцо нажимное | |
| 11 | ГОСТ22704-77 | Кольцо нажимное | |
| 12 | 067.14.12.245 | Кольцо | |
| 13 | ДЗ-98Б.29.00.041-06 | Втулка | |
| 14 | БКУ1.00.03.014 | Крышка | |
| 15 | БКУ1.00.03.020 | Крышка | |
| 16 | 150-160-58-2-2 | Кольцо | |
| 17 | Е21-160-15-4,0 | Кольцо опорно-направляющее поршневое | |
| 18 | E11-160-01 | Кольцо уплотняющее поршневое | |
| 19 | 02-160 | Кольцо резиновое поршневое | |
| 20 | ТО-40.43.01.006 | Поршень | |
| 21 | ГОСТ13941-86 | Кольцо | |
| 22 | ГОСТ3635-78 | Подшипник | |
| 23 | ДЗ-98Д.43.02.310 | Шток | |
| 24 | ГОСТ397-79 | Шплинт | |
| 25 | 047-055-46-2-2 | Кольцо | |
| 26 | ДЗ-110АХЛ.06.122 | Гайка | |
| 27 | ГОСТ7798-70 | Болт | |
| 28 | ГОСТ6402-70 | Шайба | |
| 29 | ДЗ-98Д.43.02.035 | Крышка | |
| 30 | ДЗ-98.43.02.006 | Сухарь | |
| 31 | ДЗ-98Д.43.02.320 | Цилиндр |
