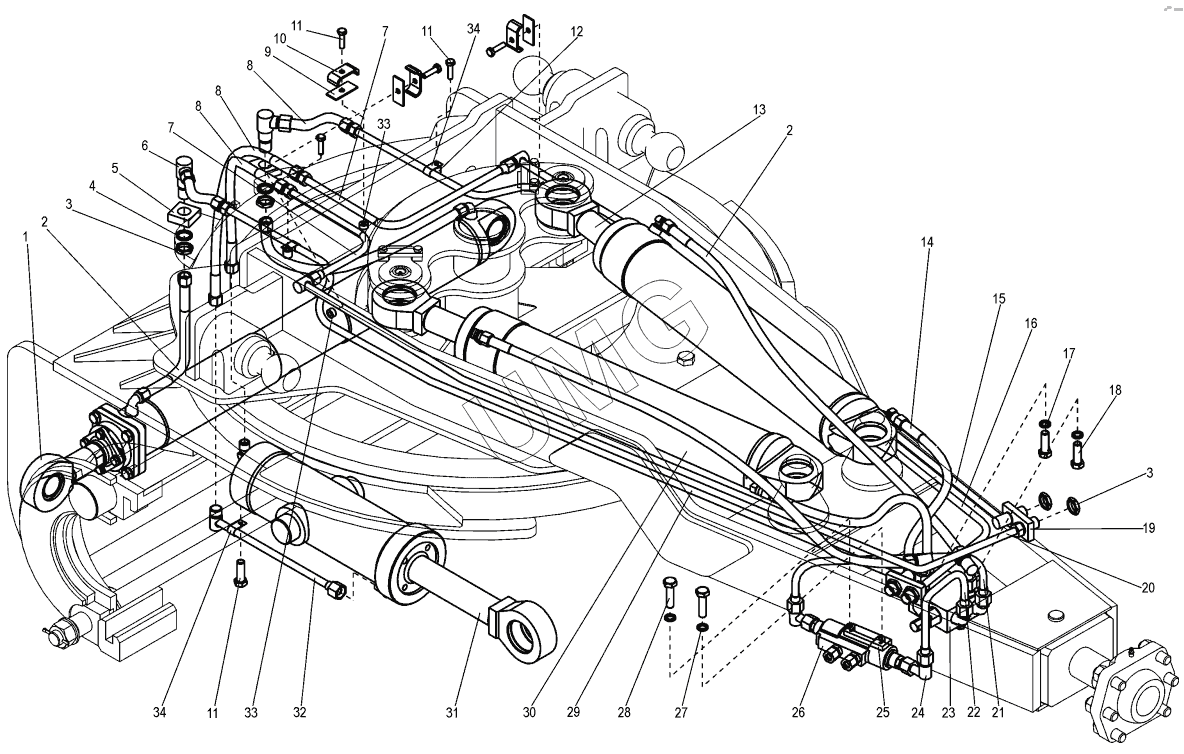

ДЗ-98В.1 (дополнение). Гидроcистема отвала (ДЗ-98В.43.18.000)
1
2
2
3
3
4
5
6
7
7
8
8
8
9
10
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ДЗ-98В.43.04.000 | Гидроцилиндр | |
| 2 | ТУ3148-001-20871731-94 | Рукав | |
| 3 | Д395Б.31.068 | Гайка | |
| 4 | ДЗ-98В.43.18.014 | Кольцо | |
| 5 | ДЗ-98В.43.18.011 | Патрубок | |
| 6 | ДЗ-98В.43.18.230 | Угольник | |
| 7 | ДЗ-98Д.43.02.070 | Труба | |
| 8 | ТУ3148-001-20871731-94 | Рукав | |
| 9 | Д395Б.31.024 | Пластина | |
| 10 | Д395Б.31.023 | Хомут | |
| 11 | ГОСТ7798-70 | Болт | |
| 12 | 067.42.11.005 | Бонка | |
| 13 | ДЗ-98Д.43.02.300 | Гидроцилиндр | |
| 14 | ТУ3148-001-20871731-94 | Рукав | |
| 15 | ДЗ-98В.43.18.070 | Труба | |
| 16 | ДЗ-98В.43.18.050 | Труба | |
| 17 | ГОСТ6402-70 | Шайба | |
| 18 | ГОСТ7798-70 | Болт | |
| 19 | ДЗ-98В.43.18.012 | Планка | |
| 20 | ДЗ-98Д.43.02.040 | Труба | |
| 21 | ДЗ-98В.43.18.020-01 | Труба | |
| 22 | ДЗ-98В.43.18.020 | Труба | |
| 23 | ДЗ-98Д.43.02.200 | Блок клапанов | |
| 24 | А120.43.13.370 | Угольник | |
| 25 | А120.43.13.011 | Планка | |
| 26 | ДЗ-98.43.00.420-01 | Гидрозамок | |
| 27 | ГОСТ6402-70 | Шайба | |
| 28 | ГОСТ7798-70 | Болт | |
| 29 | ДЗ-98Д.43.02.010 | Труба | |
| 30 | ДЗ-98Д.43.02.300-01 | Гидроцилиндр | |
| 31 | ДЗ-98Д.43.02.250 | Гидроцилиндр | |
| 32 | ДЗ-98В.43.18.250 | Труба | |
| 33 | 067.42.11.004 | Бонка | |
| 34 | 067.36.22.561 | Хомут |
