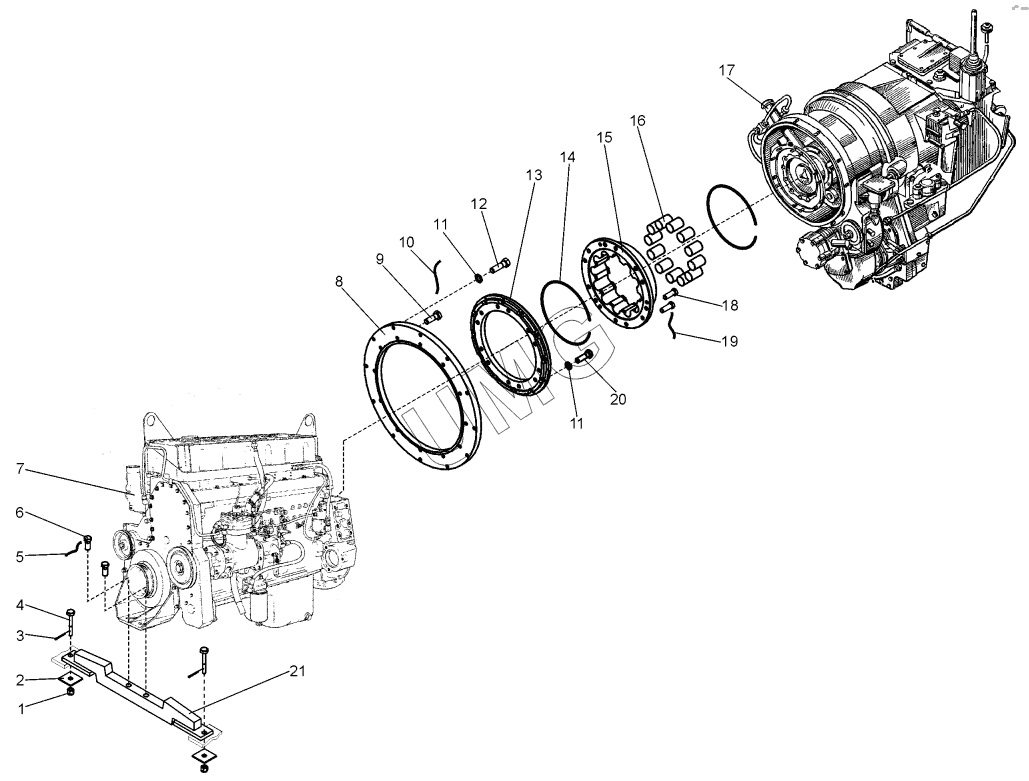

ДЗ-98В.1 (дополнение). Силовая установка (ДЗ-98Э. 11.00.000)
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ГОСТ5918-73 | Гайка | |
| 2 | Д395.0101.002 | Подкладка | |
| 3 | ГОСТ397-79 | Шплинт | |
| 4 | 067.11.17.042 | Болт | |
| 5 | ГОСТ3282-79 | Проволока 1,6-О-С | |
| 6 | 067.11.11.145 | Болт | |
| 7 | CumminsM11-C | Двигатель | |
| 8 | ДЗ-98Э.11.00.004 | Кольцо переходное | |
| 9 | ДЗ-98Э.11.00.007 | Болт | |
| 10 | ГОСТ3282-79 | Проволока 1,6-О-С | |
| 11 | ГОСТ6402-70 | Шайба | |
| 12 | Д395Б.01.053 | Болт | |
| 13 | ДЗ-98Э.11.00.008 | Проставка | |
| 14 | ДЗ-98В.11.00.002 | Кольцо пружинное | |
| 15 | ДЗ-98В.11.00.001 | Полумуфта наружная | |
| 16 | Д395Б.01.121 | Палец резиновый | |
| 17 | Д395В.10.00.000-1-05 | Трансмиссия | |
| 18 | 067.11.16.081 | Болт М14x1,5 | |
| 19 | ГОСТ3282-79 | Проволока 1,6-О-С | |
| 20 | ДЗ-98Э.11.00.006 | Болт | |
| 21 | ДЗ-98Э.11.00.010 | Опора передняя |
