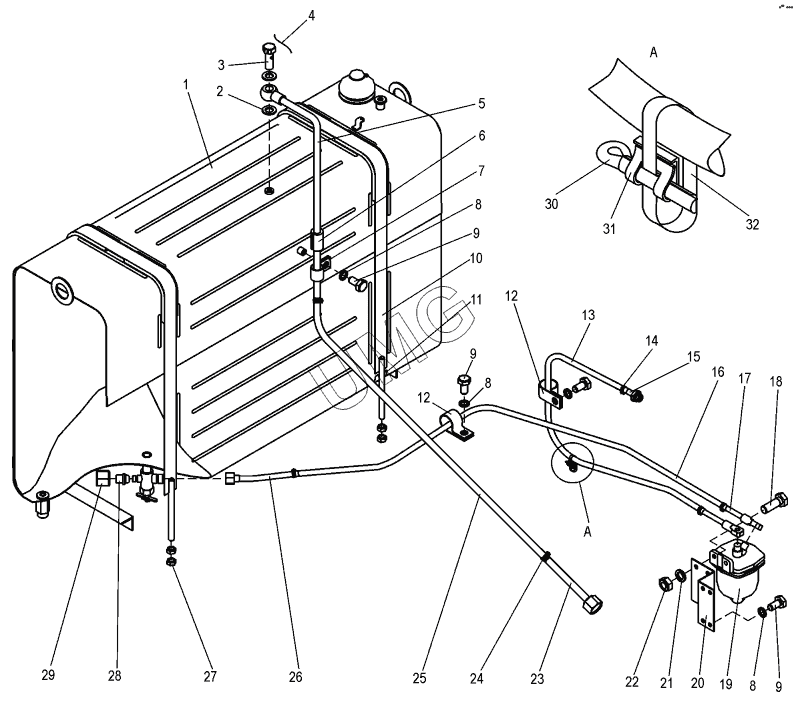

ДЗ-98В.1 (дополнение). Система топливная (ДЗ-98Э.31.00.000)
1
2
3
4
5
6
7
8
8
8
9
9
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ДЗ-98В.31.00.030 | Топливный бак | |
| 2 | Д395Б.02.029 | Прокладка | |
| 3 | Д395.0303.035 | Болт | |
| 4 | ГОСТ3282-74 | Проволока | |
| 5 | ДЗ-98В9.31.00.050 | Трубка | |
| 6 | ДЗ-98В9.31.00.008 | Прокладка | |
| 7 | 067.36.11.561 | Хомут | |
| 8 | ГОСТ6402-70 | Шайба | |
| 9 | ГОСТ7798-70 | Болт | |
| 10 | Д395В.31.00.030 | Лента | |
| 11 | Д395В.31.00.001 | Прокладка | |
| 12 | 067.36.11.609 | Хомут | |
| 13 | ДЗ-98Э.31.00.015-01 | Рукав | |
| 14 | ХомутН-12 | Хомут винтовой | |
| 15 | ДЗ-98Э.31.00.021 | Переходник | |
| 16 | ДЗ-98Э.31.00.015-02 | Рукав | |
| 17 | ДЗ-98Э.31.00.110 | Трубка | |
| 18 | ГОСТ7798-70 | Болт | |
| 19 | А23.20-000-02 | Фильтр грубой очистки топлива | |
| 20 | ДЗ-98Э.31.00.031 | Кронштейн фильтра | |
| 21 | ГОСТ6402-70 | Шайба | |
| 22 | ГОСТ5915-70 | Гайка | |
| 23 | ДЗ-98Э.31.00.100 | Трубка | |
| 24 | ХомутН-8 | Хомут винтовой | |
| 25 | ДЗ-98Э.31.00.015 | Рукав | |
| 26 | ДЗ-98В.31.00.080 | Труба | |
| 27 | ГОСТ5915-70 | Гайка | |
| 28 | ДЗ-98В.31.00.051 | Ниппель | |
| 29 | 048.08.00.001 | Гайка | |
| 30 | ГОСТ397-79 | Шплинт | |
| 31 | 700-41-3442 | Рамка | |
| 32 | Д395-0303.042 | Лента |
