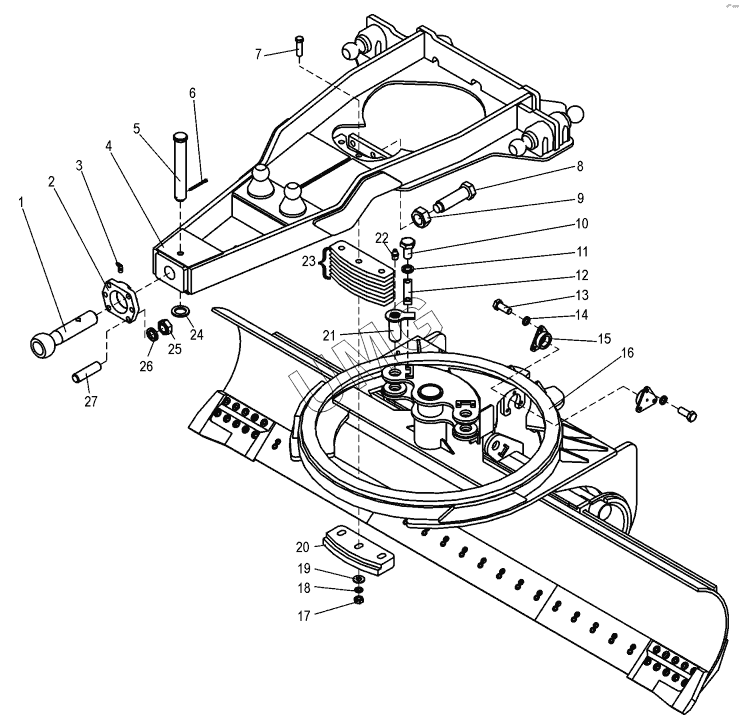

ДЗ-98В.1 (дополнение). Рама тяговая (ДЗ-98Д.34.00.000-02)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ДЗ-98.34.00.024 | Шкворень | |
| 2 | Д395Б-34-044 | Опора шкворня | |
| 3 | ГОСТ19853-74 | Масленка | |
| 4 | ДЗ-98Д.34.01.000 | Балка несущая | |
| 5 | А120.34.00.033 | Палец | |
| 6 | ГОСТ397-79 | Шплинт | |
| 7 | ДЗ-98Д.34.00.009 | Болт | |
| 8 | Д395.0601.014 | Болт специальный | |
| 9 | ГОСТ5915-70 | Гайка | |
| 10 | ГОСТ7798-70 | Болт | |
| 11 | ГОСТ6402-70 | Шайба | |
| 12 | Д323.03.007 | Серьга | |
| 13 | ГОСТ7798-70 | Болт | |
| 14 | ГОСТ6402-70 | Шайба | |
| 15 | ДЗ-98А.30.00.037 | Втулка | |
| 16 | ДЗ-98Д.34.02.000 | Рама | |
| 17 | ДЗ-98Д.34.00.008 | Гайка | |
| 18 | ГОСТ6402-70 | Шайба | |
| 19 | Д394.0601.023 | Шайба | |
| 20 | ДЗ-98Д.34.00.006 | Накладка | |
| 21 | ДЗ-98Д.34.06.000 | Ось | |
| 22 | ГОСТ19853-74 | Масленка | |
| 23 | ДЗ-98Д.34.00.007 | Прокладка | |
| 24 | Д395Б-34-076 | Кольцо | |
| 25 | ГОСТ5915-70 | Гайка | |
| 26 | ГОСТ6402-70 | Шайба | |
| 27 | Д395Б-34-081 | Шпилька специальная |
