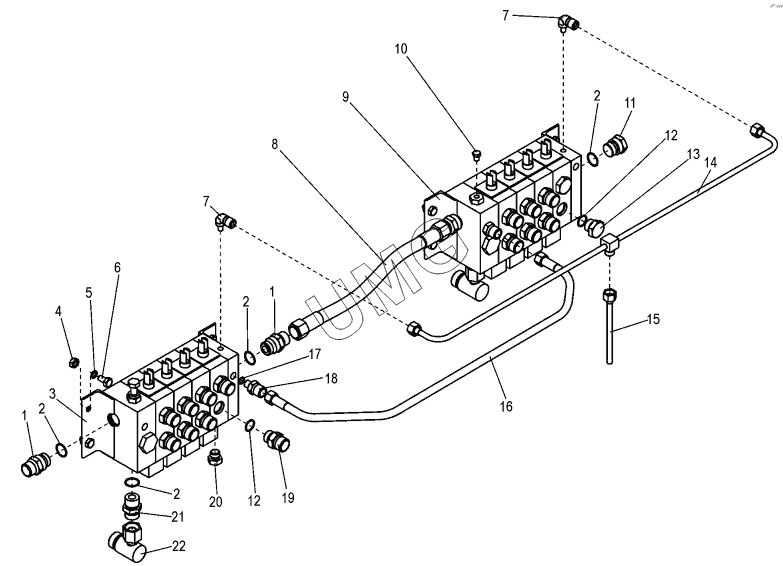

ДЗ-98В.1 (дополнение). Установка гидрораспределителя (ДЗ-98В.43.19.000)
1
1
2
2
2
2
3
4
5
6
7
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ДЗ-98В.43.19.005 | Штуцер | |
| 2 | 024-028-25-2-2 | Кольцо | |
| 3 | РМ16П-ППС-020Бх4 | Гидрораспределитель | |
| 4 | ГОСТ5915-70 | Гайка | |
| 5 | ГОСТ6402-70 | Шайба | |
| 6 | ГОСТ7798-70 | Болт | |
| 7 | ДЗ-98В.43.19.004 | Угольник | |
| 8 | ТУ3148-001-20871731-94 | Рукав | |
| 9 | PM16П-020Бх4 | Гидрораспределитель | |
| 10 | ДЗ-98.43.00.034 | Пробка коническая | |
| 11 | ДЗ-98В.43.19.006 | Заглушка | |
| 12 | 021-024-19-2-2 | Кольцо | |
| 13 | ДЗ-98В.43.19.002 | Пробка | |
| 14 | ДЗ-98В.43.19.040 | Труба | |
| 15 | ДЗ-98В.43.10.030 | Труба | |
| 16 | ТУ3148-001-20871731-94 | Рукав | |
| 17 | 011-014-19-2-2 | Кольцо ГОСТ 18829-73/ГОСТ 9833-73 | |
| 18 | 048.05.01.003 | Штуцер | |
| 19 | 048.05.01.042 | Штуцер | |
| 20 | 067.44.11.041 | Пробка | |
| 21 | 048.05.01.024 | Штуцер | |
| 22 | ДЗ-98В.43.19.060 | Угольник |
