ДЗ-98В.1. Сервомеханизм (ДЗ-98.10.03.120)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22

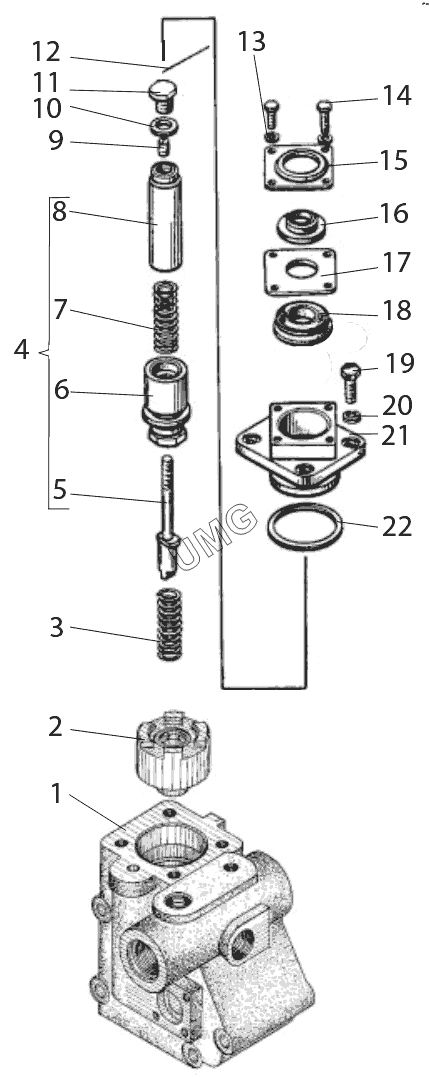

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д395Б-03-110 | Корпус | |
| 2 | ДЗ-98.10.03.150 | Поршень | |
| 3 | 700-38-2462 | Пружина | |
| 4 | ДЗ-98.10.03.140 | Клапан | |
| 5 | ДЗ-98.10.03.057 | Стержень | |
| 6 | ДЗ-98.10.03.056 | Клапан | |
| 7 | 700-38-2461 | Пружина | |
| 8 | ДЗ-98.10.03.058 | Шток | |
| 9 | 067.44.12.006 | Пробка | |
| 10 | 067.34.11.036 | Прокладка | |
| 11 | 067.44.11.022 | Пробка | |
| 12 | 1,03282 | Проволока | |
| 13 | 6.65Г.0696402 | Шайба | |
| 14 | М6-6gх16.58.0197798 | Болт | |
| 15 | ДЗ-98.10.03.048 | Крышка | |
| 16 | 700-40-4032-1 | Воротник | |
| 17 | ДЗ-98.10.03.047 | Пластина | |
| 18 | 3.48x28-614896 | Манжета | |
| 19 | М10-6gх30.58.0197796 | Болт | |
| 20 | 10.65Г.0696402 | Шайба | |
| 21 | ДЗ-98.10.03.063 | Крышка | |
| 22 | 700-40-7375 | Кольцо |
