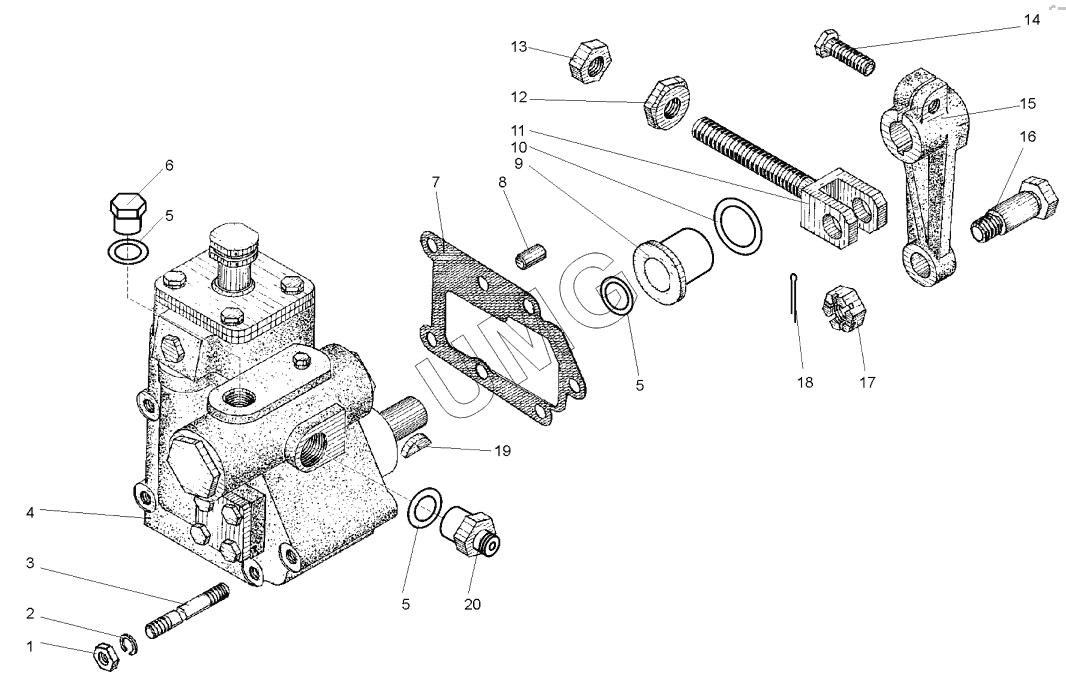

ДЗ-98В.1. Установка сервомеханизма (ДЗ-98.10.03.110)
1
2
3
4
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М10-6Н.5.0195915 | Гайка | |
| 2 | 10.65Г.0696402 | Шайба | |
| 3 | Д395Б-03-016-02 | Шпилька | |
| 4 | ДЗ-98.10.03.120 | Сервомеханизм | |
| 5 | 030-035-30-2-218829/9833 | Кольцо | |
| 6 | 067.44.11.046 | Пробка | |
| 7 | Д395Б-03-042 | Прокладка | |
| 8 | Д395Б-03-029 | Штифт | |
| 9 | ДЗ-98А.10.03.067 | Втулка | |
| 10 | 050-060-58-2-218829/9833 | Кольцо | |
| 11 | ДЗ-98.10.03.100 | Тяга | |
| 12 | Д395Б-03-027 | Гайка шаровая | |
| 13 | Д269-Л2-95 | Гайка | |
| 14 | М12-6gх40.58.0197796 | Болт | |
| 15 | ДЗ-98A.10.03.066 | Рычаг | |
| 16 | Д395Б-03-025 | Палец специальный | |
| 17 | Д395Б-03-013 | Гайка специальная | |
| 18 | 4х36.019397 | Шплинт | |
| 19 | ДЗ-98А.10.03.068 | Шпонка сегментная | |
| 20 | Д395Б-43-273 | Штуцер |
