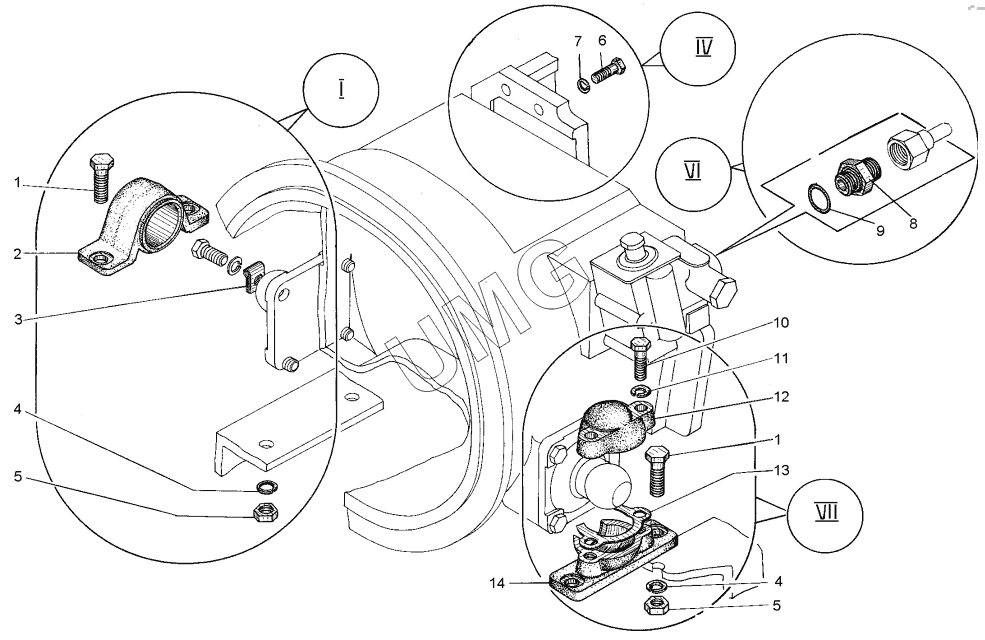

ДЗ-98В.1. Трансмиссия (Д395В.10.00.000-1)
1
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М24-6gх75.58.0197796 | Болт | |
| 2 | Д395Б.02.044 | Опора | |
| 3 | Д395В.10.00.003 | Хомутик | |
| 4 | 24.65Г.0696402 | Шайба | |
| 5 | М24-6Н.5.0195915 | Гайка | |
| 6 | М16-6gх50.58.0197796 | Болт | |
| 7 | 16.65Г.0696402 | Шайба | |
| 8 | Д395Б.43.273 | Штуцер | |
| 9 | 030-035-30-2-218829/9833 | Кольцо | |
| 10 | М20-6gх65.58.0197796 | Болт | |
| 11 | 20.65Г.0696402 | Шайба | |
| 12 | Д395Б.02.045 | Крышка опоры | |
| 13 | Д395Б.02.046 | Прокладка | |
| 14 | Д395Б.02.043 | Корпус опоры |
