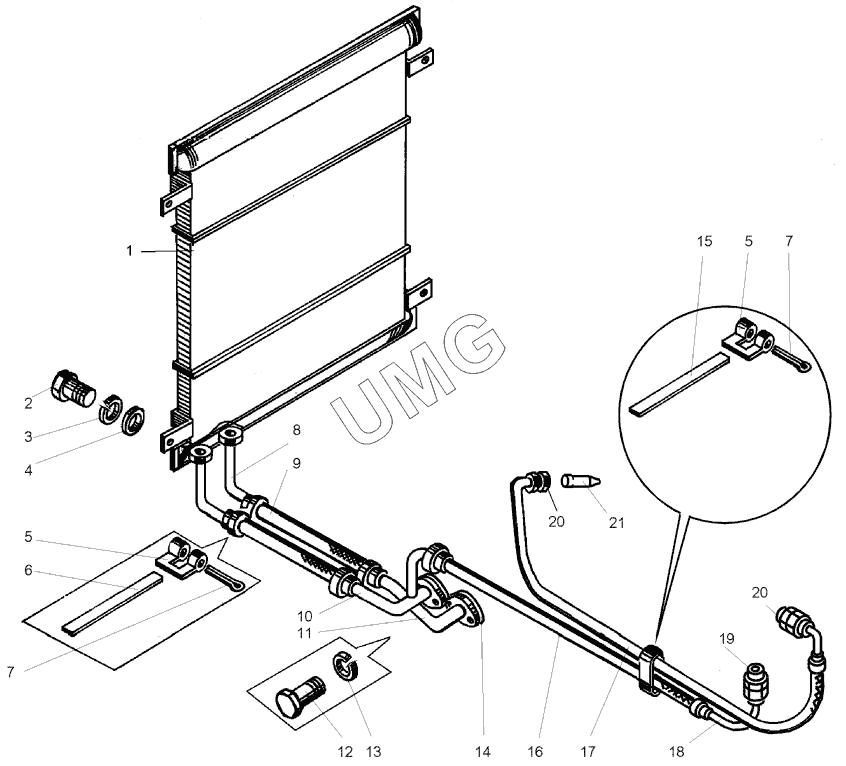

ДЗ-98В.1. Система смазки (ДЗ-98В9.38.00.000)
1
2
3
4
5
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 21-09-5CБ | Радиатор масляный | |
| 2 | М12-6gx25.58.0197798 | Болт | |
| 3 | 1265Г.0196402 | Шайба | |
| 4 | ДЗ-98.33.00.046 | Шайба | |
| 5 | 700-41-3442 | Рамка | |
| 6 | Д395В.31.00.009 | Лента | |
| 7 | 6,3х36.019397 | Шплинт | |
| 8 | ДЗ-98В9.38.00.040 | Труба | |
| 9 | ДЗ-98В9.38.00.001 | Рукав | |
| 10 | ДЗ-98В9.38.00.030 | Труба | |
| 11 | ДЗ-98В4.38.00.010 | Труба | |
| 12 | М8-6gx16.58.0197798 | Болт | |
| 13 | 865Г.0196402 | Шайба | |
| 14 | ДЗ-98В4.38.00.002 | Прокладка | |
| 15 | Д394.0402.090 | Лента | |
| 16 | ДЗ-98В5.38.00.003 | Рукав 10х17,5-13 | |
| 17 | ДЗ-98В5.38.00.002 | Рукав 10х17,5-15 | |
| 18 | ДЗ-98В9.38.00.010 | Трубка | |
| 19 | Д394.0402.058 | Ниппель концевой | |
| 20 | Д395Б.35.045 | Ниппель | |
| 21 | ДЗ-98В9.38.00.002 | Штуцер |
