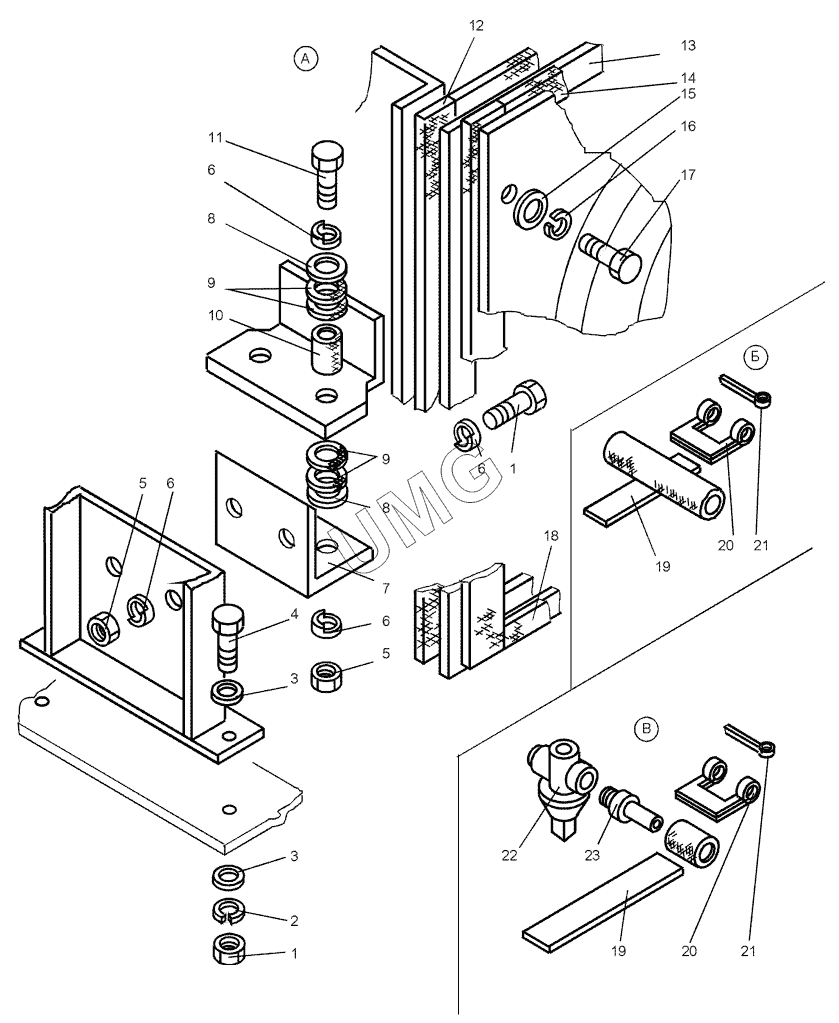

ДЗ-98В.1. Система охлаждения и разогрева двигателя (ДЗ-98В7.33.00.000)
1
1
2
3
3
4
5
5
6
6
6
6
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М16-6Н.5.0195915 | Гайка | |
| 2 | 1665Г.0196402 | Шайба | |
| 3 | С16.02.01911371 | Шайба | |
| 4 | М16-6gх55.58.0197798 | Болт | |
| 5 | М12-6Н.5.0195915 | Гайка | |
| 6 | 067.33.12.145 | Планка | |
| 7 | ДЗ-98В.33.00.107 | Кронштейн | |
| 8 | ДЗ-98В1.33.00.003 | Шайба | |
| 9 | ДЗ-98В1.33.00.006 | Кольцо | |
| 10 | ДЗ-98В1.33.00.007 | Втулка | |
| 11 | М12-6gx55.58.0197798 | Болт | |
| 12 | ДЗ-98В.33.00.103 | Прокладка | |
| 13 | ДЗ-98В.33.59.000 | Рамка | |
| 14 | ДЗ-98В.33.00.101 | Прокладка | |
| 15 | С8.02.01911371 | Шайба | |
| 16 | 865Г.0196402 | Шайба | |
| 17 | М8-6gx25.58.0197798 | Болт | |
| 18 | ДЗ-98В.33.00.102 | Прокладка | |
| 19 | Д395.0302.059 | Лента | |
| 20 | 700-41-3442 | Рамка | |
| 21 | 6,3х36.019397 | Шплинт | |
| 22 | 11Б66к(20-10) | Кран муфтовый | |
| 23 | Д395В.37.00.040-01 | Штуцер |
