ДЗ-98В.1. Система охлаждения и разогрева двигателя (ДЗ-98В3.33.00.000)
1
2
3
3
4
4
4
5
6
6
6
7
8
9
10

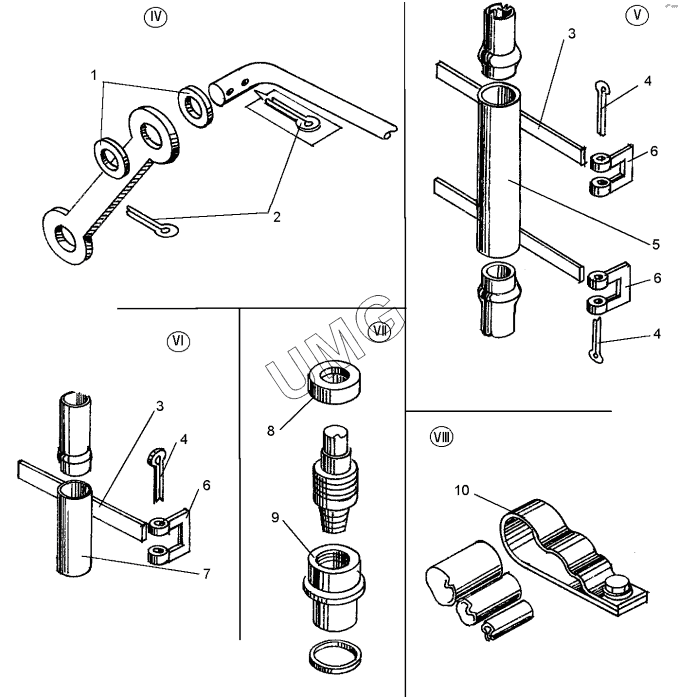

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8.01.01911371 | Шайба | |
| 2 | 2х20-019397 | Шплинт | |
| 3 | Д395-0302.059 | Лента | |
| 4 | 6,3х36-019397 | Шплинт | |
| 5 | Д395-0303.029 | Шланг | |
| 6 | 700-41-3442 | Рамка | |
| 7 | ДЗ-98.33.00.029 | Шланг | |
| 8 | Д395А-0304.024 | Ниппель конечный | |
| 9 | ДЗ-98.33.00.094 | Болт | |
| 10 | ДЗ-98.33.00.098 | Хомут |
