ДЗ-98В.1. Система всасывания и выхлопа (ДЗ-98В.32.00.000-01)
1
2
3
3
4
4
5
6
6
6
7
7
7
8
9
9
10
11

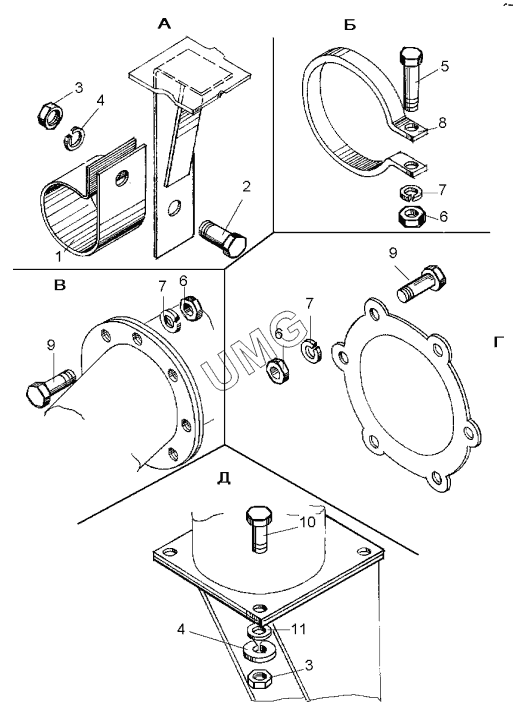

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 067.36.11.068 | Хомут | |
| 2 | М12-6gх30.58.0197798 | Болт | |
| 3 | М12-6Н.5.0195915 | Гайка | |
| 4 | 12.65Г.0196402 | Шайба | |
| 5 | М10-6gх55.58.0197798 | Болт | |
| 6 | М10-6Н.5.0195915 | Гайка | |
| 7 | 10.65Г.0696402 | Шайба | |
| 8 | 700.00.10.048 | Хомут | |
| 9 | М10-6gх30.58.0197798 | Болт | |
| 10 | М12-6gх35.58.0197798 | Болт | |
| 11 | С12.02.01911371 | Шайба |
