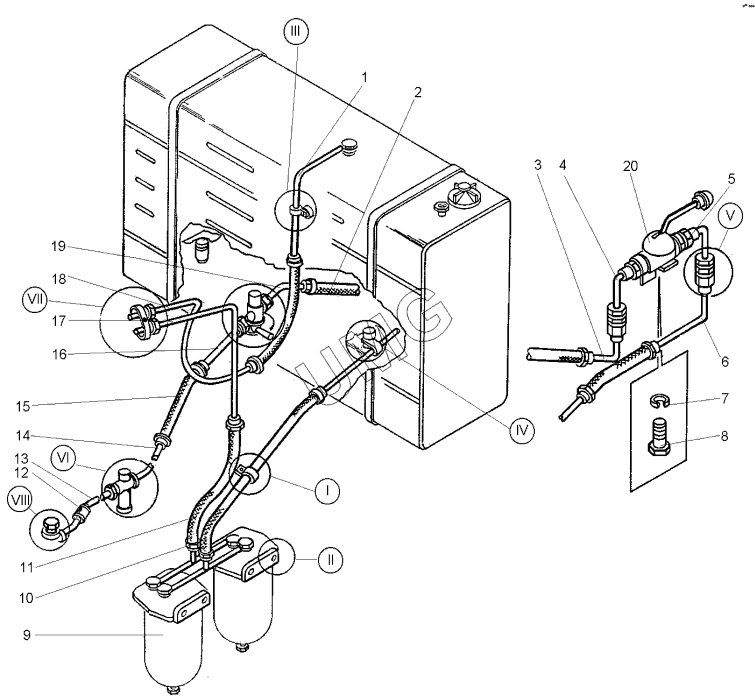

ДЗ-98В.1. Топливная система (ДЗ-98В.31.00.000-01)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ДЗ-98В.31.00.130 | Труба | |
| 2 | ДЗ-98В.31.00.039 | Рукав 16х25-15 I=350 ± 10 мм | |
| 3 | ДЗ-98В.31.00.080-01 | Труба | |
| 4 | ДЗ-98В.31.00.090 | Труба | |
| 5 | 067.34.11.066 | Прокладка | |
| 6 | ДЗ-98В.31.00.080-02 | Труба | |
| 7 | 6.65Г.0196402 | Шайба | |
| 8 | M6-6gx20.58.0197798 | Болт | |
| 9 | 840.11.05010Г4 | Фильтр грубой очистки топлива | |
| 10 | ДЗ-98В.31.00.170 | Трубка | |
| 11 | ДЗ-98В.31.00.041 | Рукав 16х25-15 I=1200 ± 10 мм | |
| 12 | ДЗ-98В.31.00.036 | Рукав 8х15,5-15 I=90 ± 10 мм | |
| 13 | ДЗ-98В.31.00.060 | Труба | |
| 14 | ДЗ-98В.31.00.120 | Труба | |
| 15 | ДЗ-98В.31.00.037 | Рукав 8х15,5-15 I=600 ± 10мм | |
| 16 | ДЗ-98В.31.00.070 | Труба | |
| 17 | ДЗ-98В.31.00.150 | Трубка | |
| 18 | ДЗ-98В.31.00.140 | Трубка | |
| 19 | ДЗ-98В.31.00.080 | Труба | |
| 20 | РНМ-1КУ2 | Насос ручной топливоподкачивающий |
