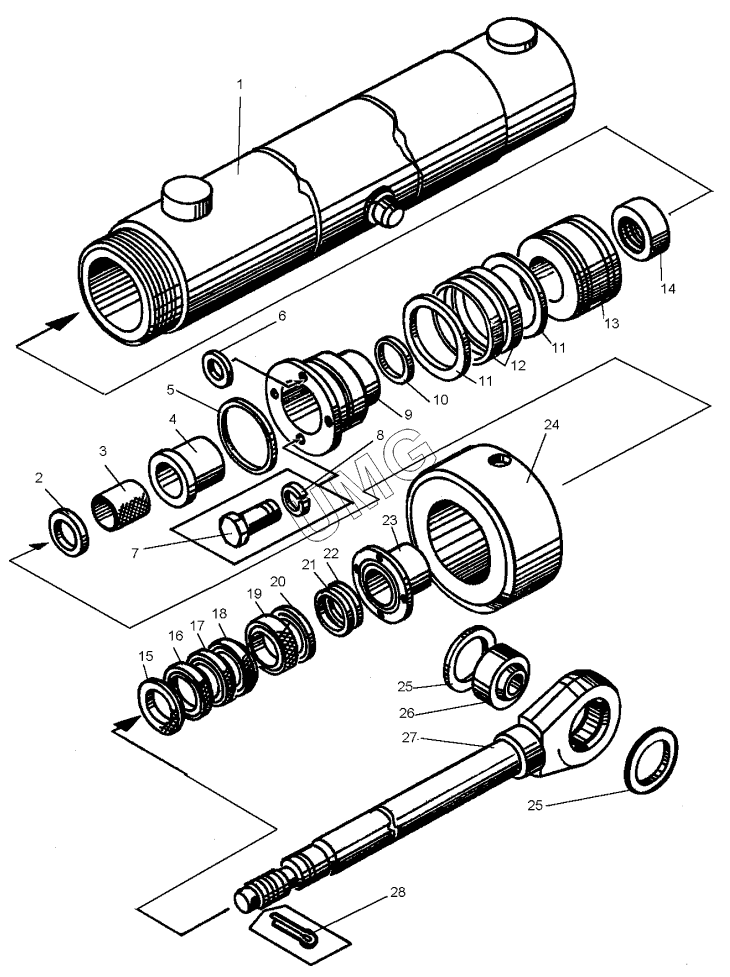

ДЗ-98В.1. Гидроцилиндр (ДЗ-172.06.480-01)
1
2
3
4
5
6
7
8
9
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ДЗ-172.06.390-01 | Цилиндр | |
| 2 | 067.14.12.186 | Кольцо | |
| 3 | ДЗ-98Б.29.00.041-08 | Втулка | |
| 4 | Д498-06-212 | Втулка | |
| 5 | 118-125-45-2-218829/9833 | Кольцо | |
| 6 | Д498-06-198 | Прокладка | |
| 7 | 067.11.11.063 | Болт | |
| 8 | 12.65Г.0696402 | Шайба | |
| 9 | ДЗ-172.06.350 | Крышка | |
| 9 | ДЗ-172.06.052 | Крышка | |
| 10 | 045-050-030-2-218829/9833 | Кольцо | |
| 11 | 125х105-514896 | Манжета | |
| 12 | ДЗ-172.06.047 | Кольцо | |
| 13 | ДЗ-172.06.042 | Поршень | |
| 14 | 067.13.12.093 | Гайка | |
| 15 | КО60х80-222704 | Кольцо опорное | |
| 16 | ДЗ-98Б.14.00.096 | Кольцо опорное | |
| 17 | 60х80-222704 | Манжета | |
| 18 | КН60х80-222704 | Кольцо нажимное | |
| 19 | ДЗ-98Б.14.00.097 | Кольцо нажимное | |
| 20 | Д498-06-194 | Шайба | |
| 21 | Д498-06-197 | Чистик | |
| 22 | Д498-06-196 | Чистик | |
| 23 | ДЗ-172.06.051 | Скребок | |
| 24 | ДЗ-172.06.043 | Гайка | |
| 25 | С7513941 | Кольцо | |
| 26 | ШС503635 | Подшипник | |
| 27 | ДЗ-172.06.360-01 | Шток | |
| 28 | 8х80.019397 | Шплинт |
