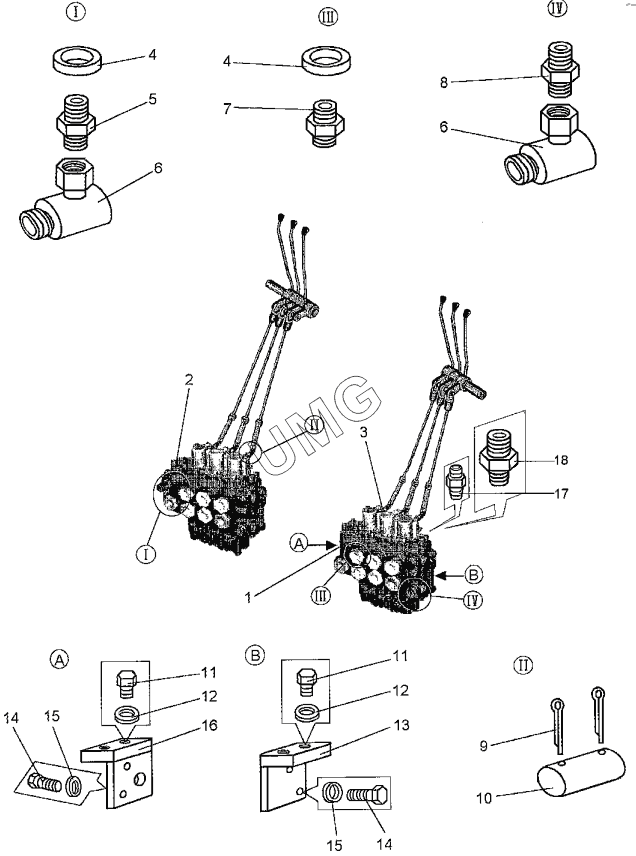

ДЗ-98В.1. Установка распределителей (ДЗ-98В.43.10.000)
1
2
3
4
4
5
6
6
7
8
9
10
11
11
12
12
13
14
14
15
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 538-4612010ДН | Гидрораспределитель | |
| 2 | 538-4612009ДН | Гидрораспределитель | |
| 3 | ДЗ-98В.43.02.004 | Тяга | |
| 4 | 032-038-36-2-218829/9833 | Кольцо | |
| 5 | 048.05.01.008 | Штуцер | |
| 6 | ДЗ-98В.43.00.090 | Угольник | |
| 7 | 048.05.01.005 | Штуцер | |
| 8 | 048.06.00.003 | Штуцер | |
| 9 | 2х20.019397 | Шплинт | |
| 10 | Д395Б.31.011-1 | Палец | |
| 11 | М16-6gх40.58.0197798 | Болт | |
| 12 | 16.65Г.0696402 | Шайба | |
| 13 | ДЗ-98В.43.08.030 | Кронштейн | |
| 14 | М12-6gх25.58.0197798 | Болт | |
| 15 | 12.65Г.0196402 | Шайба | |
| 16 | ДЗ-98В.43.08.040 | Кронштейн | |
| 17 | Д394.0402.058 | Ниппель концевой | |
| 18 | 048.06.00.015 | Штуцер |
