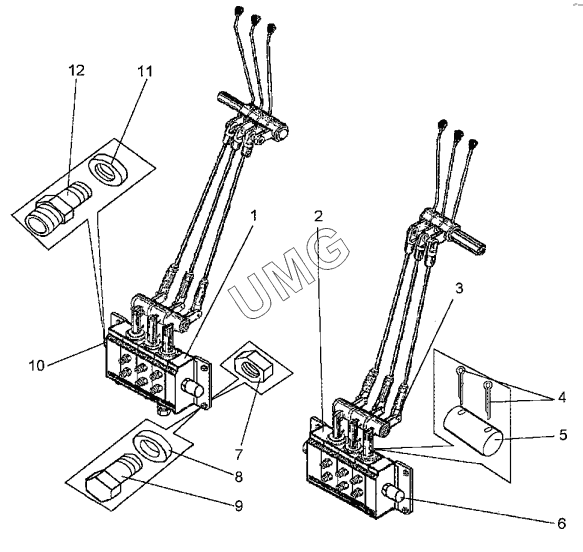

ДЗ-98В.1. Установка распределителей (ДЗ-98В.43.02.000)
1
2
3
4
5
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | РС25.20-20-3х0.1-30,1 | Гидрораспределитель | |
| 2 | РС25.20-20,1-3х0.1-30 | Гидрораспределитель | |
| 3 | ДЗ-98В.43.02.004 | Тяга | |
| 4 | 2х20.019397 | Шплинт | |
| 5 | Д395Б.31.011-1 | Палец | |
| 6 | ДЗ-98В.43.02.010 | Угольник | |
| 7 | М16-6Н.55915 | Гайка | |
| 8 | 16.65Г.0696402 | Шайба | |
| 9 | М16-6gх30.58.0197796 | Болт | |
| 10 | ДЗ-98В.43.00.090 | Угольник | |
| 11 | 030-035-30-2-218829/9833 | Кольцо | |
| 12 | 048.05.01.018 | Штуцер |
