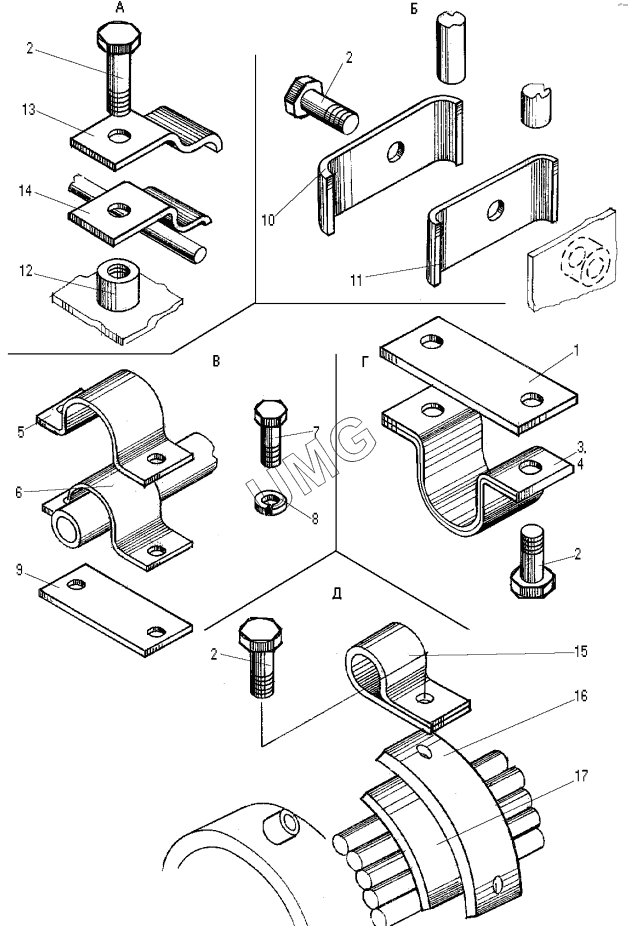

ДЗ-98В.1. Гидросистема автогрейдера (ДЗ-98В.43.00.000)
1
2
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ДЗ-98.43.00.054 | Планка | |
| 2 | М10-6gх20.58.0197798 | Болт | |
| 3 | ДЗ-98.43.00.051 | Хомут | |
| 4 | ДЗ-98.43.00.052-01 | Прокладка | |
| 5 | 067.36.12.049 | Хомут | |
| 6 | ДЗ-98Б.43.00.137.01 | Прокладка | |
| 7 | М8-6gх20.58.0197798 | Болт | |
| 8 | 8.65Г.0696402 | Шайба | |
| 9 | ДЗ-98Б.43.00.136.01 | Прокладка | |
| 10 | Д395Б.31.023 | Хомут | |
| 11 | Д395Б.31.024.01 | Прокладка | |
| 12 | 067.42.11.005 | Бонка | |
| 13 | ДЗ-98.42.00.025 | Скоба | |
| 14 | ДЗ-395А.0402.262 | Прокладка | |
| 15 | Д395Б.43.328 | Хомут | |
| 16 | 067.33.13.272 | Планка | |
| 17 | ДЗ-98.43.00.103 | Прокладка |
