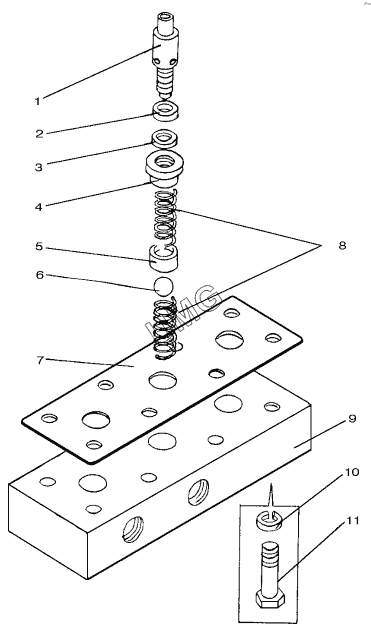

ДЗ-98В.1. Пневмораспределитель (ДЗ-98В.42.00.010)
1
2
3
4
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ДЗ-98А.42.00.092 | Золотник | |
| 2 | ДЗ-98А.42.00.096 | Манжета | |
| 3 | Д394-0503058 | Шайба | |
| 4 | Д394-0503056 | Гайка специальная | |
| 5 | ДЗ-98А.42.00.111 | Манжета | |
| 6 | 16-60±1003722 | Шарик | |
| 7 | Д395Б-35-026 | Прокладка | |
| 8 | Д395Б-0503.102 | Пружина | |
| 9 | ДЗ-98В.42.00.005 | Поддон | |
| 10 | 6.65Г.0696402 | Шайба | |
| 11 | М8-6gх45.58.0197798 | Болт |
