ДЗ-98В.1. Система пневматическая (ДЗ-98В.42.00.000-01)
1
2
3
3
3
4
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21

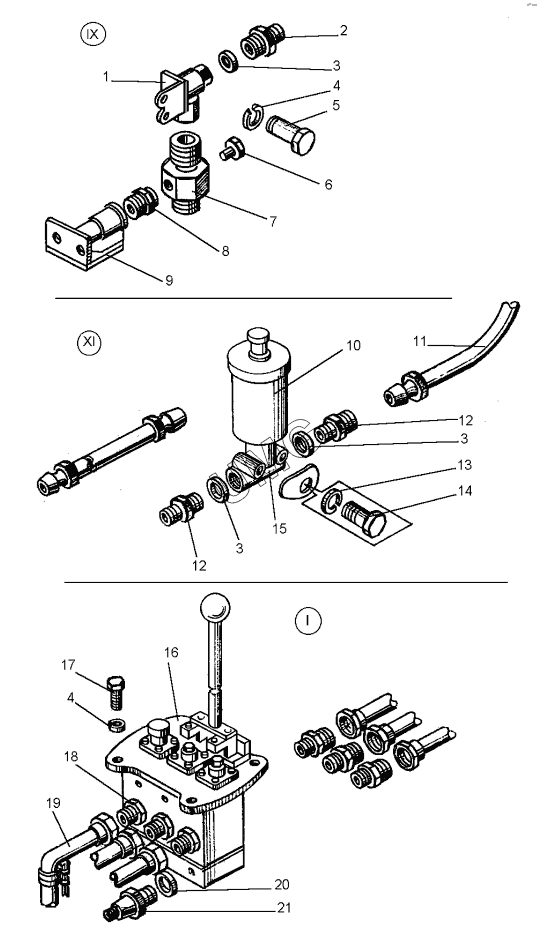

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 100-3562010 | Клапан двухмагистральный | |
| 2 | 048.05.02.065 | Штуцер | |
| 3 | 067.34.13.041 | Прокладка | |
| 4 | 8.65Г.0696402 | Шайба | |
| 5 | М8-6gх16.58.0197798 | Болт | |
| 6 | ДЗ-98.43.00.034 | Пробка коническая | |
| 7 | ДЗ-98А.42.00.082 | Переходник | |
| 8 | ДЗ-98А.42.00.083 | Штуцер | |
| 9 | ВК13Б | Выключатель | |
| 10 | 11.3512010 | Регулятор давления с предохранительным клапаном | |
| 11 | ДЗ-98А.42.00.570-04 | Трубка | |
| 12 | 048.05.02.083 | Штуцер | |
| 13 | 10.65Г.0696402 | Шайба | |
| 14 | М10-6gх20.58.0197798 | Болт | |
| 15 | 11.351550-10ХЛ | Противозамерзатель | |
| 16 | ДЗ-98В.42.00.010 | Пневмораспределитель | |
| 17 | М8-6gх20.58.0197798 | Болт | |
| 18 | Д394.0402.058 | Ниппель концевой | |
| 19 | ДЗ-98А.42.00.630-02 | Шланг | |
| 20 | Д395Б.02.029 | Прокладка | |
| 21 | ММ124-69 | Датчик-сигнализатор давления |
