ДЗ-98В.1. Система пневматическая (ДЗ-98В.42.00.000-01)
1
2
3
4
5
6
6
6
7
7
7
8
9
10
11
12
13
14

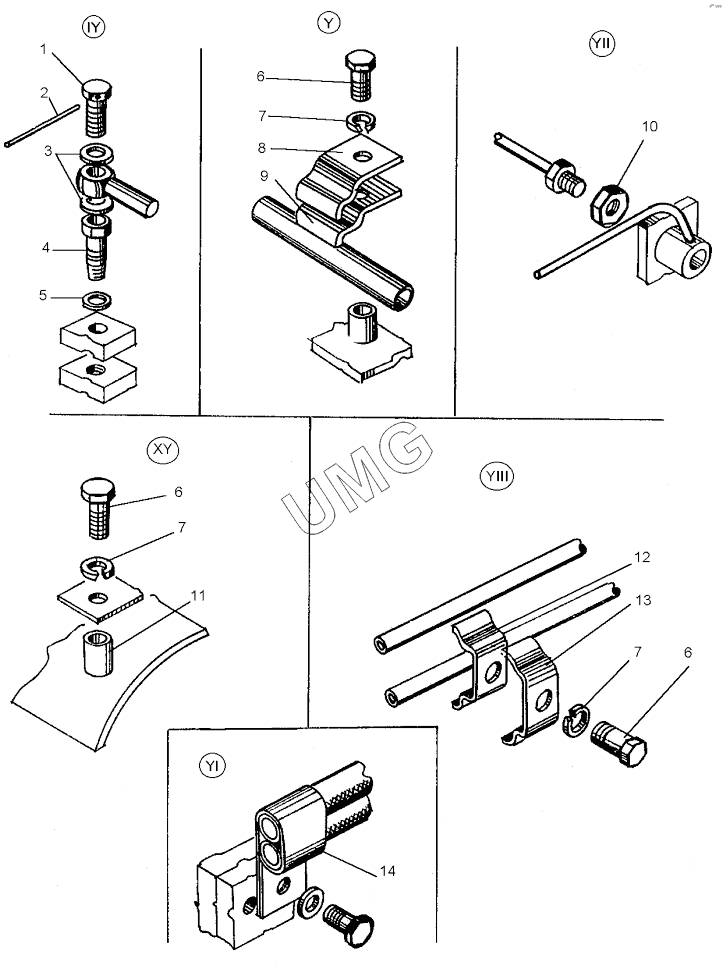

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д395-0303035 | Болт | |
| 2 | 1,6-О-С3282 | Проволока | |
| 3 | Д395Б.02.029 | Прокладка | |
| 4 | Д395А-0402273 | Удлинитель | |
| 5 | 018-022-25-2-218829/9833 | Кольцо | |
| 6 | М10-6gх20.58.0197798 | Болт | |
| 7 | 10.65Г.0696402 | Шайба | |
| 8 | ДЗ-98.42.00.024 | Скоба | |
| 9 | Д395А-0402262 | Прокладка | |
| 10 | Д144-49-108 | Гайка | |
| 11 | 067.42.11.005 | Бонка | |
| 12 | Д395А-0402261 | Прокладка | |
| 13 | ДЗ-98.42.00.026 | Скоба | |
| 14 | 067.36.11.576 | Хомут |
