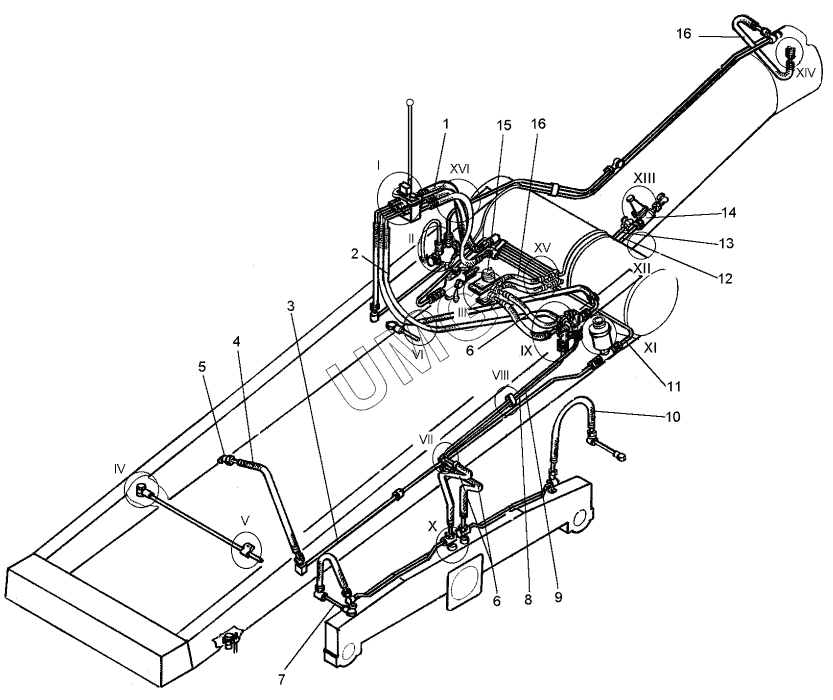

ДЗ-98В.1. Система пневматическая (ДЗ-98В.42.00.000-01)
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ДЗ-140.42.00.170-01 | Рукав | |
| 2 | ДЗ-98А.42.00.630-02 | Шланг | |
| 3 | ДЗ-98В.42.00.080 | Трубка | |
| 4 | ДЗ-140.42.00.370-02 | Шланг | |
| 5 | ДЗ-98А.42.00.078 | Угольник | |
| 6 | Д395-0402911-1 | Шланг в сборе | |
| 7 | ДЗ-98.42.00.200 | Трубка | |
| 8 | ДЗ-98.42.10.030 | Трубка | |
| 9 | ДЗ-98.42.10.030-01 | Трубка | |
| 10 | Д395-0402913-1 | Шланг в сборе | |
| 11 | ДЗ-98А.42.00.570-04 | Трубка | |
| 12 | ДЗ-98В.42.00.020 | Трубка | |
| 13 | ДЗ-98В.42.00.030 | Трубка | |
| 14 | 100-3515010 | Клапан защитный одинарный | |
| 15 | 100-3514008 | Кран тормозной двухсекционный | |
| 16 | Д395Б-35-040 | Шланг |
