ДЗ-98В.1. Автогрейдер ДЗ-98В.1, его модификации и комплектации
1
1
2
2
2
2
3
3
3
4
4
5
6
7
8
9
10
11
11
12
13
14
14
14
14
15
16
16
17
18
18
19
20
20
20
20
21
21
22
23
24
25
26
26
26
26
27
27
27

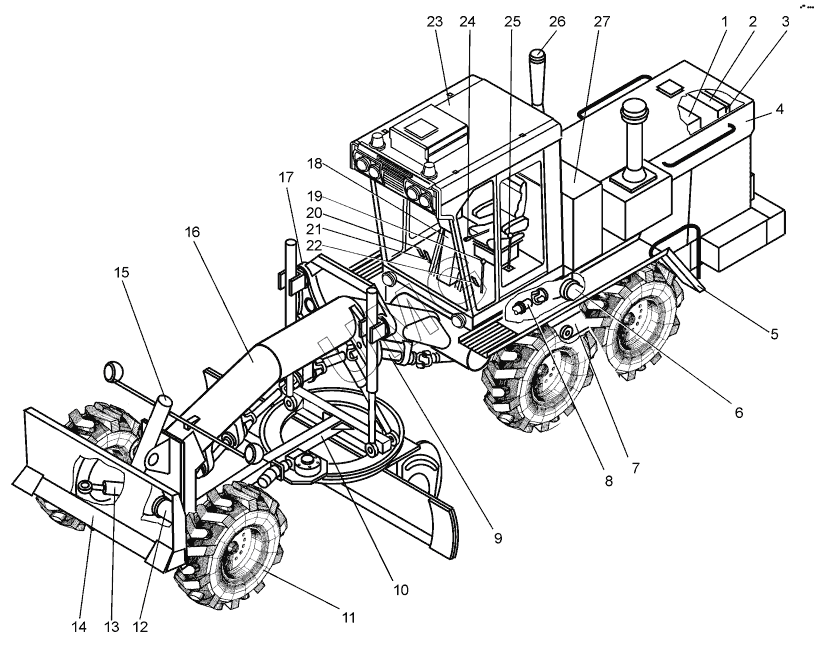

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ДЗ-98В9.11.00.000 | Установка силовая | |
| 1 | ДЗ-98В9.11.00.000-01 | Установка силовая | |
| 2 | ДЗ-98В.33.00.000-05 | Система охлаждения и разогрева двигателя | |
| 2 | ДЗ-98В3.33.00.000 | Система охлаждения и разогрева двигателя | |
| 2 | ДЗ-98В5.33.00.000 | Система охлаждения и разогрева двигателя | |
| 2 | ДЗ-98В7.33.00.000 | Система охлаждения и разогрева двигателя | |
| 3 | ДЗ-98.38.00.000-01 | Система смазки | |
| 3 | ДЗ-98В5.38.00.000 | Система смазки | |
| 3 | ДЗ-98В9.38.00.000 | Система смазки | |
| 4 | ДЗ-98В9.52.00.000-01 | Капот | |
| 4 | ДЗ-98В9.52.00.000 | Капот | |
| 5 | ДЗ-98.53.00.000-04 | Установка крыльев | |
| 6 | ДЗ-98В1.62.00.000 | Мост задний ведущий | |
| 7 | Д395.0202.000 | Подвеска задних мостов | |
| 8 | Д395А.0115.000-01 | Вал карданный заднего моста | |
| 9 | ДЗ-98.16.01.000-1 | Передача карданная | |
| 10 | ДЗ-98.34.00.000 | Рама тяговая с отвалом | |
| 11 | ДЗ-98В1.24.00.000 | Колесо | |
| 11 | ДЗ-98B1.1.24.01.000 | Колесо | |
| 12 | ДЗ-98В1.61.00.000 | Мост передний ведущий | |
| 13 | ДЗ-98В.14.00.000 | Управление рулевое | |
| 14 | ДЗ-98.25.01.000-1 | Кирковщик | |
| 14 | ДЗ-98В1.5.28.00.000 | Оборудование путепрокладочное | |
| 14 | ДЗ-98В1.2.25.02.000 | Оборудование бульдозерное | |
| 14 | ДЗ-98В1.3.25.03.000-01 | Оборудование рыхлительное | |
| 15 | ДЗ-98В.43.00.000 | Гидросистема | |
| 16 | ДЗ-98В.21.04.000 | Рама | |
| 16 | ДЗ-98В1.2.21.04.000 | Рама | |
| 17 | ДЗ-98.30.00.000 | Подвеска тяговой рамы | |
| 18 | ДЗ-140А.50.30.000-01 | Колонка рулевая | |
| 18 | ДЗ-140А.50.30.000-03 | Колонка рулевая | |
| 19 | ДЗ-98В.13.02.000 | Управление коробкой перемены передач | |
| 20 | ДЗ-98В7.39.00.000 | Управление акселератором | |
| 20 | ДЗ-98В7.39.00.000-02 | Система управления регулятором | |
| 20 | ДЗ-98В7.39.00.000-01 | Система управления регулятором | |
| 20 | ДЗ-98В7.39.00.000-03 | Система управления регулятором | |
| 21 | ДЗ-98В1.13.03.000-01 | Управление колесными тормозами | |
| 21 | ДЗ-98В1.13.03.000-02 | Управление колесными тормозами | |
| 22 | ДЗ-98В.13.01.000 | Механизм управления муфтой сцепления | |
| 23 | ДЗ-140А.51.00.000-40 | Кабина | |
| 24 | ДЗ-98В.13.04.000 | Управление стояночным тормозом | |
| 25 | ДЗ-98В.42.00.000-03 | Система пневматическая | |
| 26 | ДЗ-98В.32.00.000-02 | Система всасывания и выхлопа | |
| 26 | ДЗ-98В.32.00.000-07 | Система всасывания и выхлопа | |
| 26 | ДЗ-98В5.32.00.000 | Система всасывания и выхлопа | |
| 26 | ДЗ-98В9.32.00.000 | Система всасывания и выхлопа | |
| 27 | ДЗ-98В.31.00.000-05 | Система топливная | |
| 27 | ДЗ-98А.31.00.000-07 | Система топливная | |
| 27 | ДЗ-98В9.31.00.000 | Система топливная |
