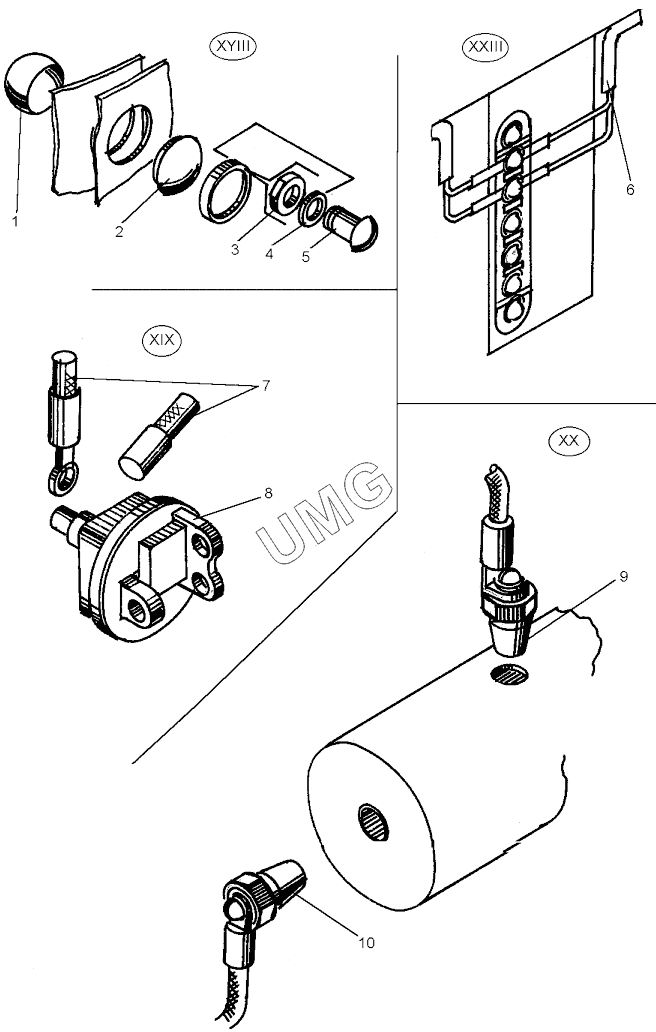

ДЗ-98В.1. Установка электрооборудования (ДЗ-98В5.41.00.000)
1
2
3
4
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ФГ122-ВВ3544 | Фара | |
| 2 | А24-55+502023.1 | Лампа | |
| 3 | М6-6Н.5.0195915 | Гайка | |
| 4 | 6.65Г.0696402 | Шайба | |
| 5 | В.М6-6gх16.58.01917473 | Винт | |
| 6 | ДЗ-98В.41.30.140-01 | Жгут | |
| 7 | ДЗ-98В.41.30.280 | Жгут | |
| 8 | ВК13-Б | Выключатель | |
| 9 | ТМ111 | Датчик сигнализатора температуры | |
| 10 | ТМ100-В | Датчик указателя температуры |
