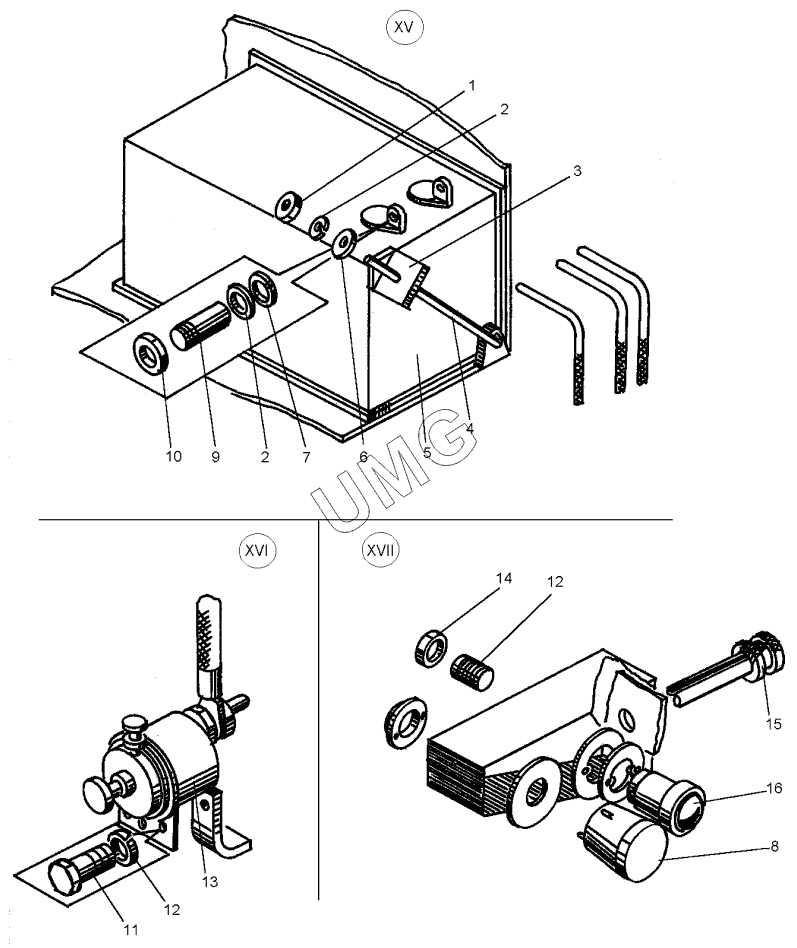

ДЗ-98В.1. Установка электрооборудования (ДЗ-98В5.41.00.000)
1
2
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 12.65Г.0696402 | Шайба | |
| 2 | 10.65Г.0696402 | Шайба | |
| 3 | Д395-0401.910 | Зажим | |
| 4 | Д395-0401.006 | Тяга | |
| 5 | 6СТ-190А | Аккумуляторная батарея | |
| 6 | Д395-0401.037 | Амортизатор | |
| 7 | С10.02.01911371 | Шайба | |
| 8 | ПФ101-В | Фонарь передний | |
| 9 | М10-6gх35.58.0197798 | Болт | |
| 10 | М10-6Н.5.0195915 | Гайка | |
| 11 | М6-6gх16.58.0197798 | Болт | |
| 12 | 6.65Г.0696402 | Шайба | |
| 13 | ВК318-Б | Выключатель | |
| 14 | М6-6Н.5.0195915 | Гайка | |
| 15 | Д395А-0401.269 | Кольцо | |
| 16 | УП5-Б6964 | Фонарь указатель поворота задний |
