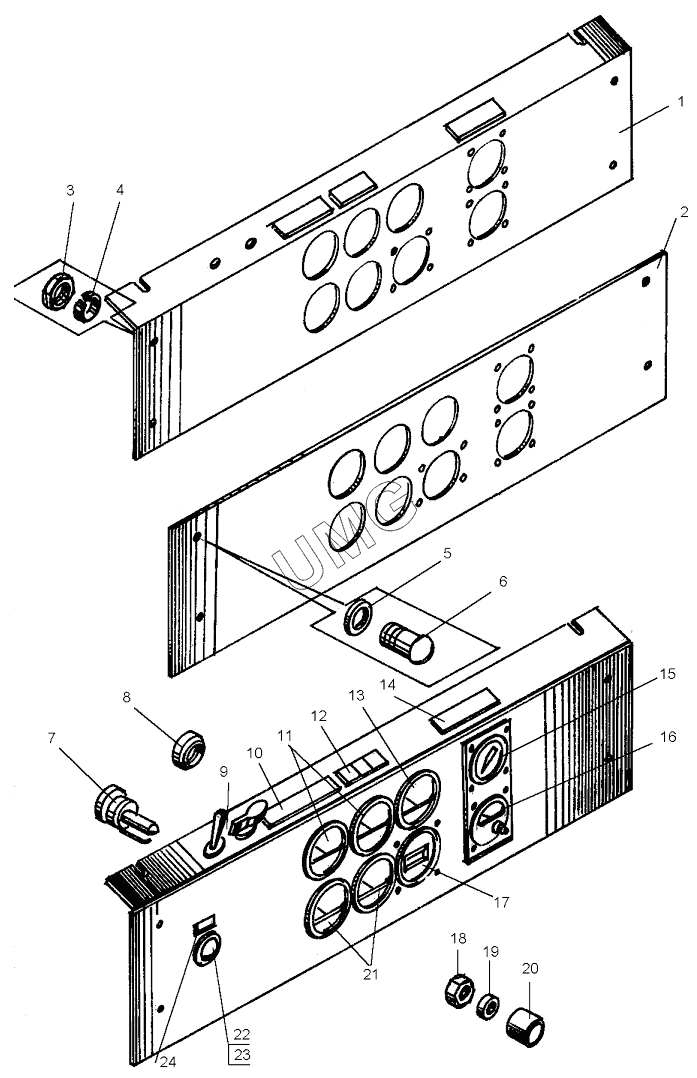

ДЗ-98В.1. Щиток приборов (ДЗ-98В.41.01.020-07)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2х20.019397 | 2х20.019397 | Шплинт | |
| 1 | ДЗ-98В.41.01.150-01 | Корпус щитка приборов | |
| 2 | ДЗ-98В1.41.01.016-07 | Накладка декоративная | |
| 3 | М4-6Н.5.0195927 | Гайка | |
| 4 | 4.65Г.0196402 | Шайба | |
| 5 | С4.02.01911371 | Шайба | |
| 6 | В.М4-6gх10.58.01917473 | Винт | |
| 7 | ДЗ-98В.41.01.140 | Выключатель стеклоочистителя | |
| 8 | ГайкаМ5 | Гайка специальная | |
| 9 | ДЗ-98В.41.01.007-21 | Табличка | |
| 10 | ДЗ-98.41.08.017 | Табличка | |
| 11 | 11.3810 | Приемник указателя давления | |
| 12 | ДЗ-98В.41.01.007-53 | Табличка | |
| 13 | УК-170 | Приемник указателя давления | |
| 14 | ДЗ-98.41.04.002 | Табличка | |
| 15 | ДЗ-98В1.41.01.220-07 | Измеритель электротахометра с проводами | |
| 16 | 11.3812 | Указатель напряжения | |
| 17 | ДЗ-98В.41.01.210-07 | Счетчик моточасов с проводами | |
| 18 | ГайкаМ10х1 | Гайка | |
| 19 | ДЗ-98В.41.01.018 | Втулка | |
| 20 | ДЗ-98В.41.01.017 | Ручка | |
| 20 | ДЗ-98В.41.01.025 | Ручка | |
| 21 | УК171 | Приемник указателя температуры | |
| 22 | 1233803010 | Фонарь контрольной лампы | |
| 23 | А24-12023.1 | Лампа | |
| 24 | ДЗ-98В.41.01.007-09 | Табличка |
