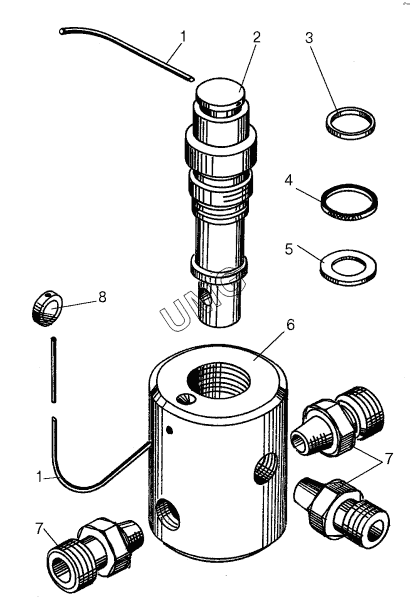

ДЗ-98В.1. Клапан предохранительный (ДЗ-98-0-2.06.00.340)
1
1
2
3
4
5
6
7
7
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1,0-О-С3282 | Проволока | |
| 2 | 520-12-10-01 | Гидроклапан предохранительный | |
| 3 | 067.34.11.057 | Прокладка | |
| 4 | 027-033-36-2-218829/9833 | Кольцо | |
| 5 | 067.14.12.065 | Кольцо | |
| 6 | ДЗ-98-0-2.06.00.035 | Корпус | |
| 7 | 048.06.00.001 | Штуцер | |
| 8 | Д271А-00-010 | Пломба |
