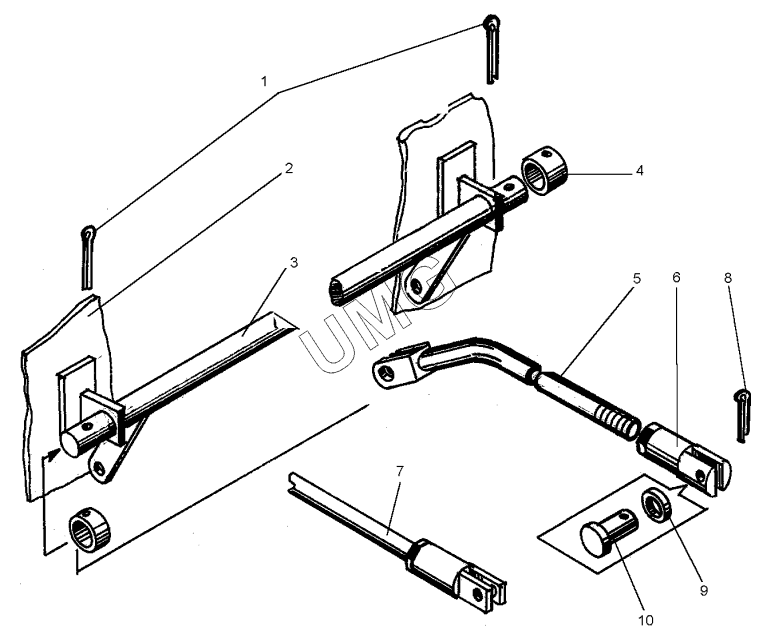

ДЗ-98В.1. Управление регулятором (ДЗ-98В.39.02.000)
1
2
3
4
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3,2х32397 | Шплинт | |
| 2 | ДЗ-98В.39.01.090 | Кронштейн | |
| 3 | ДЗ-98В1.39.02.030 | Рычаг | |
| 4 | С16.02.01911371 | Шайба | |
| 5 | ДЗ-98В.39.01.040 | Тяга | |
| 6 | ДЗ-98В.39.01.007 | Вилка | |
| 7 | ДЗ-98В1.39.02.040 | Тяга | |
| 8 | 2х20397 | Шплинт | |
| 9 | С8.02.01911371 | Шайба | |
| 10 | 067.43.11.034 | Палец |
