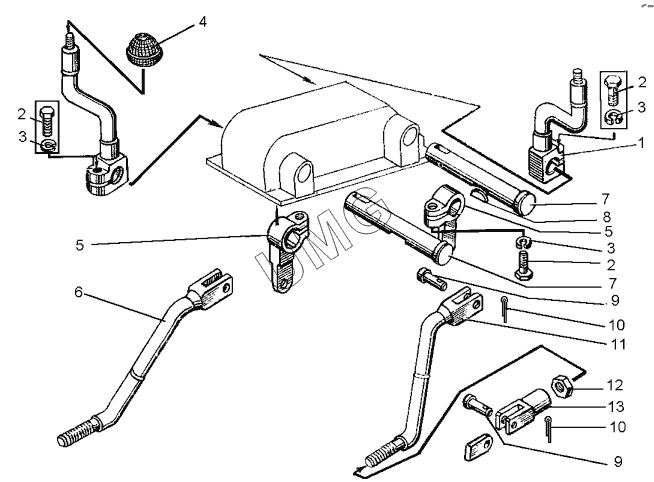

ДЗ-98В.1. Управление коробкой перемены передач (ДЗ-98В.13.02.000)
1
2
2
2
3
3
3
4
5
5
6
7
7
8
9
9
10
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ДЗ-98В.13.02.100 | Рычаг | |
| 2 | М12-6gх30.58.0197798 | Болт | |
| 3 | 12.65Г.0696402 | Шайба | |
| 4 | Д148В-Л2-77 | Рукоятка | |
| 5 | Д395В.13.01.110 | Рычаг | |
| 6 | ДЗ-98В.13.02.020 | Тяга | |
| 7 | ДЗ-98В.13.02.001 | Валик | |
| 8 | Д395В.03.028 | Шпонка сегментная | |
| 9 | Д395А.0117.008 | Палец | |
| 10 | 3,2х20397 | Шплинт | |
| 11 | ДЗ-98В.13.02.010 | Тяга | |
| 12 | М16-6Н.5.0195915 | Гайка | |
| 13 | ДЗ-98.43.01.019 | Головка тяги |
