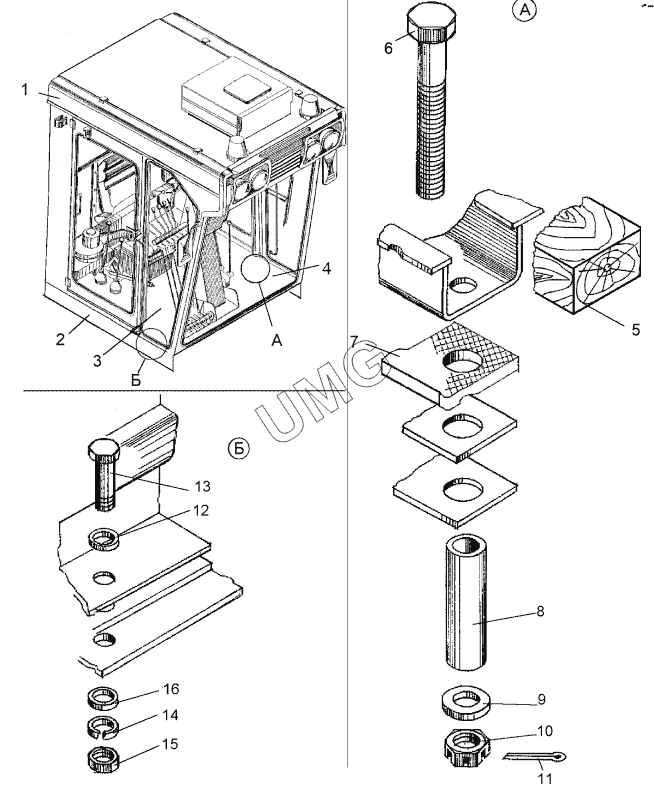

ДЗ-98В.1. Кабина (ДЗ-140А.51.00.000-30)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ДЗ-140А.51.01.000-10 | Будочка | |
| 2 | ДЗ-140А.51.02.000-30 | Площадка оператора | |
| 3 | ДЗ-140А.51.02.027-30 | Коврик | |
| 4 | ДЗ-140А.51.02.026-30 | Коврик | |
| 5 | ДЗ-98.50.00.012 | Заглушка | |
| 6 | 067.11.17.105 | Болт | |
| 7 | Д395В.50.00.008 | Амортизатор | |
| 8 | ДЗ-140А.51.00.002 | Втулка | |
| 9 | С20.02.01911371 | Шайба | |
| 10 | М20-6Н.5.0195918 | Гайка | |
| 11 | 4х40.019397 | Шплинт | |
| 12 | 067.14.11.026 | Шайба | |
| 13 | М10-6gх35.58.0197798 | Болт | |
| 14 | 10.65Г.0696402 | Шайба | |
| 15 | М10-6Н.5.0195915 | Гайка | |
| 16 | С10.02.01911371 | Шайба |
