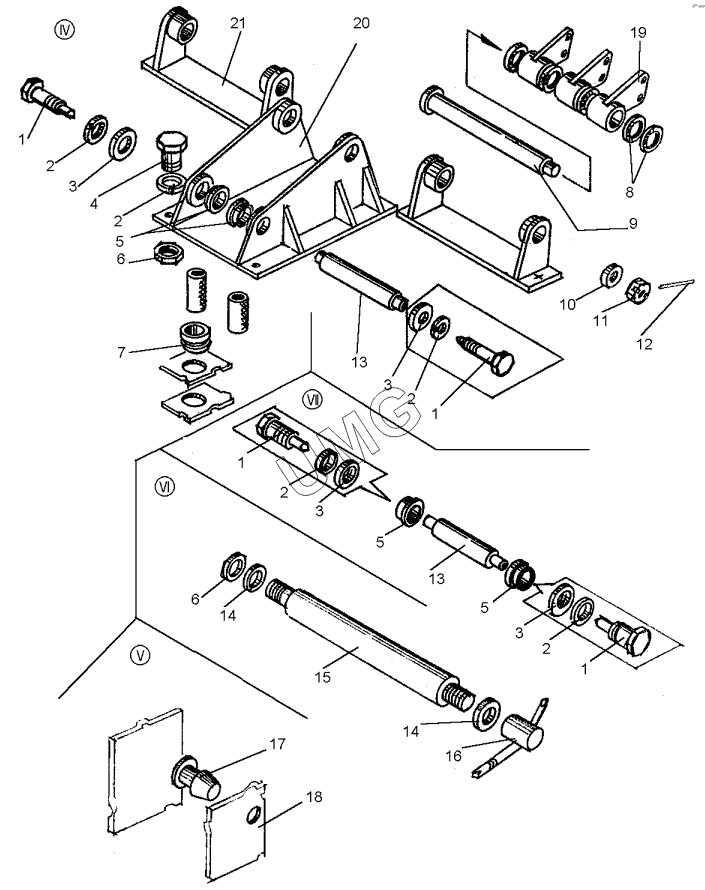

ДЗ-98В.1. Колонка рулевая (ДЗ-140А.50.20.000-10)
1
1
1
1
2
2
2
2
2
3
3
3
3
4
5
5
5
6
6
7
8
9
10
11
12
13
13
14
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М10-6gх45.58.0197798 | Болт | |
| 2 | 10.65Г.0196402 | Шайба | |
| 3 | 067.14.12.033 | Кольцо | |
| 4 | М10-6gх30.58.0197798 | Болт | |
| 5 | ДЗ-140А.50.10.038 | Втулка | |
| 6 | М10-6Н.5.0195915 | Гайка | |
| 7 | ДЗ-140А.50.00.007 | Уплотнение | |
| 8 | 067.14.11.053 | Шайба | |
| 9 | ДЗ-140А.50.20.002-10 | Ось | |
| 10 | С20.02.01911371 | Шайба | |
| 11 | М20-6Н.6.0195918 | Гайка | |
| 12 | 4х40.019397 | Шплинт | |
| 13 | ДЗ-140А.50.10.039 | Ось | |
| 14 | 067.14.12.034 | Кольцо | |
| 15 | ДЗ-140А.50.10.051 | Стержень | |
| 16 | ДЗ-140А.50.10.130 | Ручка | |
| 17 | ДЗ-140А.50.10.045 | Пистон | |
| 18 | ДЗ-140А.50.10.012 | Шторка | |
| 19 | ДЗ-140А.50.20.040-10 | Коромысло | |
| 20 | ДЗ-140А.50.10.050-10 | Кронштейн | |
| 21 | ДЗ-140А.50.20.050-10 | Кронштейн |
