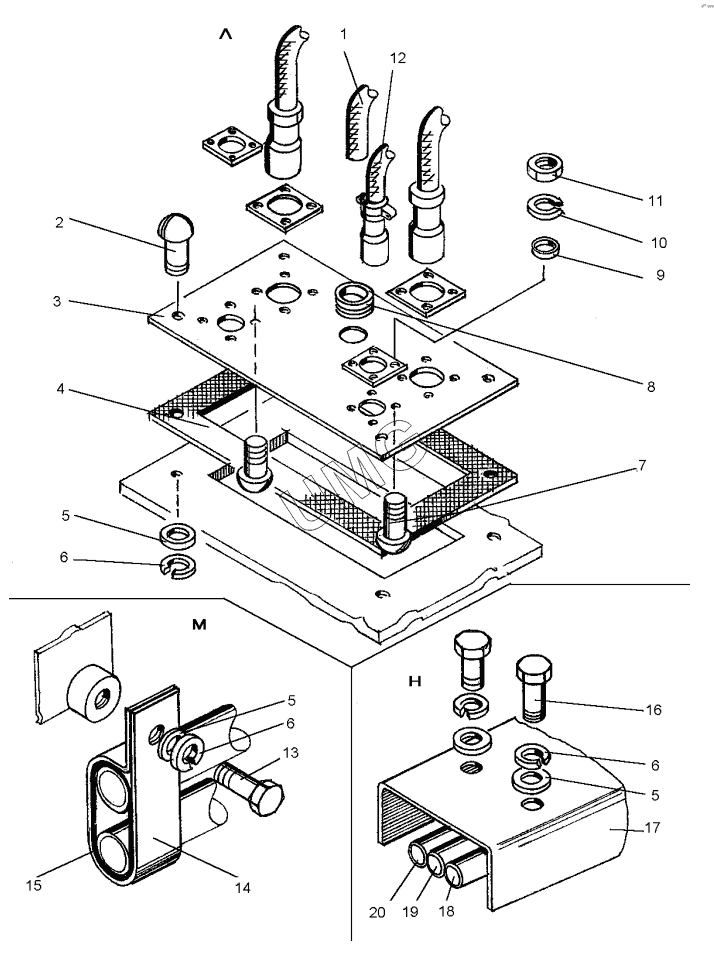

ДЗ-98В.1. Электрооборудование кабины (ДЗ-98В.41.01.000-01)
1
2
3
4
5
5
5
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ДЗ-98В.41.30.140 | Жгут | |
| 2 | В.М6-6gх10.58.01917473 | Винт | |
| 3 | ДЗ-98В.41.01.005-01 | Панель соединителей | |
| 4 | ДЗ-140А.41.01.062 | Прокладка | |
| 5 | С6.02.01911371 | Шайба | |
| 6 | 6.65Г.0696402 | Шайба | |
| 7 | В.М3-6gх10.58.01917473 | Винт | |
| 8 | Д395А-0401-269 | Кольцо | |
| 9 | С3.02.01911371 | Шайба | |
| 10 | 3.65Г.0196402 | Шайба | |
| 11 | М3-6Н.5.0105927 | Гайка | |
| 12 | ДЗ-98В.41.30.220 | Жгут | |
| 13 | М6-6gх10.58.0197798 | Болт | |
| 14 | 067.36.11.575 | Хомут | |
| 15 | ДЗ-98.41.00.008 | Прокладка | |
| 16 | М6-6gх30.58.0197798 | Болт | |
| 17 | ДЗ-98В.41.01.008 | Крышка | |
| 18 | ДЗ-98В.41.30.250 | Жгут | |
| 19 | ДЗ-98В.41.30.200 | Жгут | |
| 20 | ДЗ-98В.41.30.180 | Жгут |
